هواساز چیست؟ راهنمای جامع انتخاب، طراحی، خرید و قیمت هواساز (AHU)

هواساز چیست؟

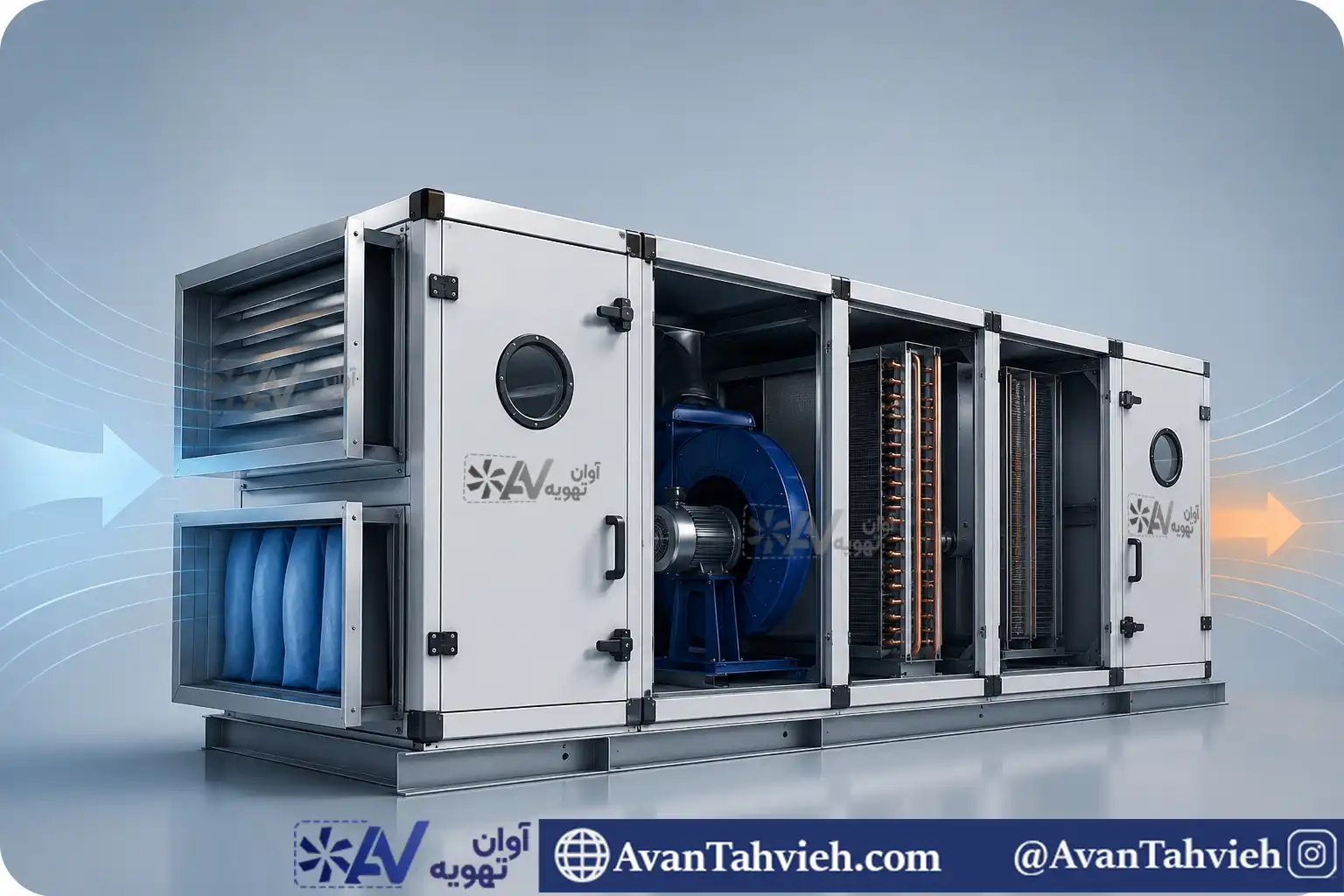

هواساز یا AHU (Air Handling Unit) یکی از مهم‌ترین تجهیزات در سیستم‌های تهویه مطبوع است که وظیفه آماده‌سازی، تصفیه، سرمایش، گرمایش و توزیع هوا را بر عهده دارد. تقریباً در تمامی پروژه‌های بزرگ تهویه مطبوع از هواساز استفاده می‌شود. ساختمان‌های اداری، مراکز درمانی، هتل‌ها، مراکز خرید، کارخانه‌ها و اتاق‌های تمیز نمونه‌هایی از این کاربردها هستند.

در یک سیستم تهویه مطبوع، کیفیت هوا تنها به تولید سرما یا گرما وابسته نیست. هوا باید فیلتر شود، رطوبت آن کنترل گردد و با دبی مناسب در فضا توزیع شود. هواساز تمامی این فرآیندها را در یک مجموعه یکپارچه انجام می‌دهد.

امروزه انواع مختلفی از هواساز صنعتی، هواساز هایژنیک و هواسازهای سفارشی برای کاربردهای مختلف طراحی می‌شوند. به همین دلیل شناخت عملکرد، اجزای هواساز، روش انتخاب هواساز و عوامل موثر بر قیمت هواساز اهمیت زیادی دارد.

در این مقاله به صورت تخصصی و مهندسی با ساختار Air Handling Unit، نحوه عملکرد، انواع، مشخصات فنی، روش طراحی و نکات مهم خرید هواساز آشنا خواهید شد.

هواساز چگونه کار می کند؟

فهرست مطالب

برای درک بهتر عملکرد هواساز ابتدا باید بدانیم که هدف اصلی این دستگاه تنها تولید هوای سرد یا گرم نیست. وظیفه اصلی AHU یا Air Handling Unit آماده سازی هوا با شرایط مورد نیاز هر فضا است. این آماده سازی شامل فیلتراسیون، تنظیم دما، کنترل رطوبت و توزیع مناسب هوا می شود.

به زبان ساده، هواساز هوای محیط یا هوای تازه را دریافت می کند، آن را پردازش می کند و سپس با شرایط مطلوب به فضاهای مختلف ارسال می نماید.

ورود هوای تازه و هوای برگشتی

عملکرد هواساز از بخش ورودی هوا آغاز می شود. در این مرحله بخشی از هوا از محیط بیرون وارد دستگاه می شود. این هوا را هوای تازه یا Fresh Air می نامند.

در بسیاری از پروژه ها بخشی از هوای داخل ساختمان نیز دوباره به هواساز بازمی گردد. به این هوا، هوای برگشتی یا Return Air گفته می شود.

سیستم با استفاده از دمپرها نسبت هوای تازه و هوای برگشتی را کنترل می کند. این کار باعث کاهش مصرف انرژی و افزایش راندمان سیستم تهویه مطبوع می شود.

در ساختمان های اداری، مراکز تجاری و پروژه های صنعتی معمولا درصد مشخصی از هوای تازه به سیستم تزریق می شود تا کیفیت هوای داخل ساختمان حفظ گردد.

فرآیند فیلتراسیون هوا

پس از ورود هوا به دستگاه، هوا از بخش فیلتر هواساز عبور می کند. فیلترها ذرات معلق، گرد و غبار، آلودگی ها و در برخی موارد میکروارگانیسم ها را حذف می کنند.

نوع فیلتر مورد استفاده به کاربرد پروژه بستگی دارد. در یک ساختمان اداری ممکن است از فیلترهای استاندارد استفاده شود، اما در هواساز بیمارستانی یا هواساز اتاق تمیز از فیلترهای با راندمان بالا مانند HEPA استفاده می شود.

کیفیت فیلتراسیون تاثیر مستقیمی بر کیفیت هوای داخل ساختمان دارد. به همین دلیل انتخاب صحیح فیلتر یکی از مهم ترین مراحل در طراحی هواساز محسوب می شود.

سرمایش هوا در هواساز

در فصل های گرم سال، هوا پس از عبور از فیلترها وارد کویل سرمایشی می شود.

در این مرحله سیال سرد درون کویل هواساز جریان پیدا می کند. این سیال می تواند آب سرد تولید شده توسط چیلر یا مبرد مستقیم در سیستم های DX باشد.

هوای عبوری از روی کویل بخشی از حرارت خود را از دست می دهد. در نتیجه دمای هوا کاهش پیدا می کند و شرایط سرمایشی مورد نیاز فضا تامین می شود.

در بسیاری از پروژه ها علاوه بر کاهش دما، بخشی از رطوبت هوا نیز روی سطح سرد کویل تقطیر می شود. این فرآیند به کاهش رطوبت محیط کمک می کند.

گرمایش هوا در هواساز

در فصل های سرد سال، فرآیند گرمایش جایگزین سرمایش می شود.

در این حالت هوا از روی کویل گرمایشی عبور می کند. کویل گرمایشی می تواند با آب گرم، بخار یا المنت های الکتریکی کار کند.

هوای عبوری از روی کویل گرمایی دریافت می کند و با دمای مناسب وارد کانال های توزیع هوا می شود.

در بسیاری از ساختمان ها سیستم گرمایش هواساز به موتورخانه مرکزی متصل است و انرژی حرارتی مورد نیاز از طریق دیگ آب گرم تامین می شود.

کنترل رطوبت در هواساز

در برخی کاربردها تنها کنترل دما کافی نیست. مراکز درمانی، صنایع دارویی، آزمایشگاه ها و کارخانه های تولید مواد غذایی به کنترل دقیق رطوبت نیاز دارند.

در چنین شرایطی از تجهیزات رطوبت زن یا رطوبت گیر در هواساز استفاده می شود.

این تجهیزات مقدار رطوبت هوا را در محدوده تعیین شده نگه می دارند و از ایجاد مشکلاتی مانند خشکی بیش از حد هوا یا افزایش رطوبت جلوگیری می کنند.

کنترل رطوبت یکی از مهم ترین ویژگی های هواساز هایژنیک و سیستم های تهویه پیشرفته محسوب می شود.

توزیع هوا توسط فن

پس از انجام تمامی مراحل پردازش، هوا به بخش فن منتقل می شود.

فن انرژی لازم برای حرکت هوا در کانال ها را تامین می کند. ظرفیت فن بر اساس دبی هوا و افت فشار سیستم انتخاب می شود.

عملکرد صحیح فن تاثیر مستقیمی بر ظرفیت هواساز و راندمان کلی سیستم دارد. به همین دلیل انتخاب نوع فن یکی از مهم ترین مراحل در انتخاب هواساز است.

در پروژه های مدرن معمولا از فن های با راندمان بالا و اینورتر استفاده می شود تا مصرف انرژی کاهش یابد.

جمع بندی عملکرد هواساز

به طور خلاصه، عملکرد Air Handling Unit شامل دریافت هوا، فیلتراسیون، سرمایش یا گرمایش، کنترل رطوبت و توزیع هوا در ساختمان است.

همین قابلیت ها باعث شده است که انواع هواساز در پروژه های مختلف مورد استفاده قرار گیرند. از ساختمان های اداری گرفته تا هواساز صنعتی، مراکز درمانی و اتاق های تمیز همگی برای تامین شرایط مطلوب محیط به این تجهیز وابسته هستند.

اجزای هواساز

هواساز از چند بخش اصلی و چندین زیر مجموعه تشکیل شده است که هر کدام نقش مشخصی در فرآیند آماده سازی هوا دارند. شناخت دقیق اجزای هواساز برای طراحی هواساز، انتخاب هواساز و حتی عیب یابی سیستم اهمیت بسیار زیادی دارد.

در این بخش، تمام اجزای اصلی AHU (Air Handling Unit) را به صورت مهندسی بررسی می کنیم.

بدنه هواساز

بدنه یا کابین هواساز ساختار اصلی دستگاه را تشکیل می دهد. تمام تجهیزات داخلی روی این بخش نصب می شوند.

بدنه معمولا از ورق گالوانیزه، آلوزینک یا استیل ساخته می شود. انتخاب جنس بدنه به شرایط محیطی و نوع پروژه بستگی دارد.

در پروژه های صنعتی یا هواساز صنعتی از بدنه مقاوم تر استفاده می شود. در محیط های بهداشتی مانند هواساز اتاق تمیز یا هواساز بیمارستانی معمولا از استیل ضد زنگ استفاده می شود.

عایق حرارتی در داخل بدنه قرار می گیرد تا از تبادل حرارت ناخواسته جلوگیری شود. این موضوع باعث افزایش راندمان انرژی سیستم می شود.

شاسی و فریم

شاسی وظیفه تحمل وزن کل دستگاه را دارد. تمام اجزای داخلی روی این ساختار نصب می شوند.

طراحی صحیح شاسی در کاهش لرزش و افزایش عمر مفید دستگاه تاثیر مستقیم دارد. در پروژه های بزرگ، شاسی باید توان تحمل فن های سنگین و کویل های حجیم را داشته باشد.

فن هواساز

فن یکی از مهم ترین اجزای هواساز است. وظیفه آن جابجایی هوا در داخل دستگاه و ارسال آن به کانال ها می باشد.

انواع فن مورد استفاده در هواساز شامل موارد زیر است:

فن فوروارد (Forward Curved)
فن بکوارد (Backward Curved)
فن پلاگ (Plug Fan)

فن بکوارد راندمان بالاتری دارد و در پروژه های مدرن بیشتر استفاده می شود. فن فوروارد معمولا در سیستم های ساده تر کاربرد دارد.

در سیستم های پیشرفته از اینورتر برای کنترل دور فن استفاده می شود تا مصرف انرژی کاهش یابد.

الکتروموتور

الکتروموتور نیروی لازم برای چرخش فن را تامین می کند. انتخاب موتور به ظرفیت هوا، فشار استاتیکی و نوع فن بستگی دارد.

در پروژه های مدرن از موتورهای راندمان بالا مانند IE3 و IE4 استفاده می شود. این موضوع تاثیر مستقیم بر کاهش مصرف انرژی در سیستم دارد.

کویل سرمایشی

کویل سرمایشی یکی از مهم ترین بخش های کویل هواساز است. این بخش وظیفه کاهش دمای هوا را بر عهده دارد.

سیال سرد (معمولا آب سرد چیلر) در داخل لوله های کویل جریان پیدا می کند. هوا از روی سطح کویل عبور کرده و حرارت خود را از دست می دهد.

در برخی سیستم ها از کویل DX استفاده می شود که در آن مبرد به صورت مستقیم عمل سرمایش را انجام می دهد.

کویل گرمایشی

کویل گرمایشی برای افزایش دمای هوا استفاده می شود. این کویل می تواند با آب گرم، بخار یا المنت الکتریکی کار کند.

در ساختمان هایی که سیستم موتورخانه مرکزی دارند، معمولا از آب گرم به عنوان سیال گرمایشی استفاده می شود.

کنترل دقیق دمای خروجی هوا در این بخش انجام می شود.

فیلترهای هواساز

فیلترها نقش مهمی در کیفیت هوای خروجی دارند. این بخش از فیلتر هواساز ذرات معلق، گرد و غبار و آلودگی ها را از هوا حذف می کند.

انواع فیلتر عبارتند از:

فیلتر G4 (پیش فیلتر)
فیلتر F7 و F9 (فیلتر کیسه ای)
فیلتر HEPA
فیلتر ULPA

در پروژه های حساس مانند بیمارستان ها از فیلترهای با راندمان بالا استفاده می شود.

دمپرها

دمپرها وظیفه کنترل جریان هوا را بر عهده دارند. با استفاده از دمپر می توان نسبت هوای تازه و هوای برگشتی را تنظیم کرد.

دمپرها نقش مهمی در کنترل انرژی و کیفیت هوا دارند. عملکرد صحیح آنها باعث افزایش راندمان سیستم می شود.

رطوبت زن و رطوبت گیر

در برخی پروژه ها کنترل رطوبت اهمیت زیادی دارد. در این حالت از سیستم های رطوبت زن یا رطوبت گیر استفاده می شود.

رطوبت زن باعث افزایش رطوبت هوا می شود و در محیط های خشک کاربرد دارد.

رطوبت گیر رطوبت اضافی هوا را کاهش می دهد و در محیط های مرطوب یا حساس استفاده می شود.

این بخش در هواساز هایژنیک اهمیت ویژه ای دارد.

قطره گیر

قطره گیر برای جلوگیری از ورود قطرات آب به جریان هوا استفاده می شود. این قطعات بعد از کویل سرمایشی نصب می شوند.

زمانی که هوا از روی کویل سرد عبور می کند، بخار آب در هوا تقطیر می شود. قطره گیر مانع ورود این آب به کانال هوا می شود.

سیستم کنترل هواساز

سیستم کنترل هواساز مغز اصلی دستگاه محسوب می شود. این سیستم وظیفه مدیریت دما، رطوبت، سرعت فن و عملکرد کلی دستگاه را بر عهده دارد.

کنترلر می تواند به صورت PLC یا BMS طراحی شود.

در سیستم های پیشرفته از سنسورهای دما، رطوبت و CO2 استفاده می شود تا عملکرد دستگاه بهینه شود.

جمع بندی اجزای هواساز

تمام اجزای هواساز به صورت یکپارچه عمل می کنند تا شرایط هوای مطلوب در فضا تامین شود. از بدنه و فن گرفته تا کویل و فیلتر، هر بخش نقش مشخصی در عملکرد کلی سیستم دارد.

درک صحیح این اجزا برای انتخاب هواساز و طراحی سیستم های تهویه مطبوع ضروری است.

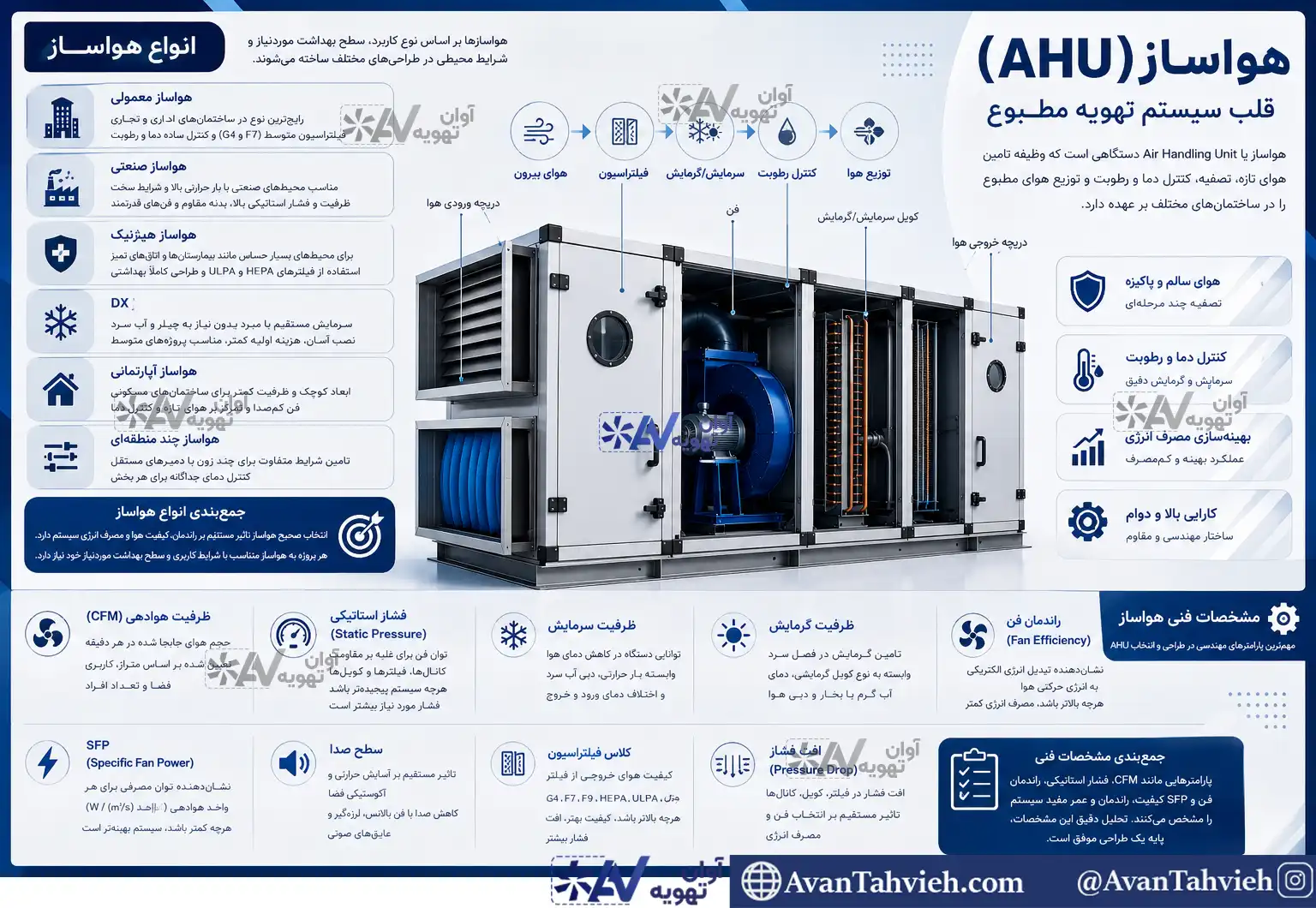

انواع هواساز

هواساز در پروژه های مختلف تهویه مطبوع با طراحی های متفاوت ساخته می شود. این تفاوت ها به دلیل شرایط محیطی، نوع کاربری، سطح بهداشت مورد نیاز و ظرفیت سیستم ایجاد می شود. به همین دلیل انواع هواساز را می توان بر اساس کاربرد و طراحی دسته بندی کرد.

شناخت دقیق این دسته بندی برای انتخاب هواساز و جلوگیری از خطا در طراحی هواساز بسیار مهم است.

هواساز معمولی

هواساز معمولی رایج ترین نوع در ساختمان های اداری و تجاری است. این نوع دستگاه برای تامین هوای تازه، سرمایش و گرمایش استاندارد طراحی می شود.

در این مدل، سطح فیلتراسیون متوسط است و معمولا از فیلترهای G4 و F7 استفاده می شود. کنترل رطوبت در این سیستم ها ساده تر است و تمرکز اصلی روی تامین دمای مناسب می باشد.

این نوع هواساز در پروژه های مسکونی بزرگ، ادارات و مراکز تجاری کاربرد گسترده دارد.

هواساز صنعتی

هواساز صنعتی برای محیط هایی طراحی می شود که بار حرارتی بالا یا شرایط محیطی سخت دارند. کارخانه ها، سوله ها و خطوط تولید از این نوع استفاده می کنند.

در این مدل، ظرفیت هوادهی بالا و فشار استاتیکی بیشتر است. بدنه دستگاه نیز مقاوم تر طراحی می شود تا در برابر شرایط سخت محیطی دوام داشته باشد.

در بسیاری از موارد از فن های قدرتمندتر و کویل های بزرگ تر استفاده می شود.

هواساز هایژنیک

هواساز هایژنیک برای محیط های بسیار حساس مانند بیمارستان ها، اتاق های تمیز و صنایع دارویی طراحی می شود.

در این نوع هواساز، سطح فیلتراسیون بسیار بالا است و از فیلترهای HEPA و ULPA استفاده می شود. طراحی داخلی دستگاه به گونه ای است که از تجمع آلودگی جلوگیری شود.

سطوح داخلی صاف، قابلیت شستشو و دسترسی آسان برای سرویس از ویژگی های مهم این نوع هواساز است.

هواساز DX

در هواساز DX فرآیند سرمایش به صورت مستقیم توسط مبرد انجام می شود. یعنی دیگر نیازی به آب سرد چیلر وجود ندارد.

این نوع سیستم در پروژه هایی استفاده می شود که نیاز به سیستم ساده تر و مستقل دارند. نصب آسان تر و هزینه اولیه کمتر از مزایای آن است.

با این حال در پروژه های بزرگ کمتر استفاده می شود و بیشتر در ساختمان های متوسط کاربرد دارد.

هواساز آپارتمانی

هواساز آپارتمانی برای ساختمان های مسکونی طراحی شده است. این نوع دستگاه ابعاد کوچک تری دارد و ظرفیت آن نسبت به مدل های صنعتی کمتر است.

هدف اصلی این سیستم تامین هوای تازه و کنترل دمای واحدهای مسکونی است.

در این مدل، سطح صدا اهمیت زیادی دارد و معمولا از فن های کم صدا استفاده می شود.

هواساز چند منطقه ای

در هواساز چند منطقه ای یا Multi Zone، امکان تامین هوای با شرایط متفاوت برای چند بخش مختلف ساختمان وجود دارد.

این سیستم دارای دمپرهای کنترلی مستقل است که می توانند دما و جریان هوا را برای هر زون جداگانه تنظیم کنند.

این نوع هواساز در ساختمان های بزرگ اداری و مراکز تجاری پیشرفته استفاده می شود.

جمع بندی انواع هواساز

انواع هواساز بر اساس نیاز پروژه طراحی می شوند و انتخاب صحیح آن ها تاثیر مستقیم بر راندمان سیستم دارد.

از هواساز صنعتی برای محیط های سنگین تا هواساز هایژنیک برای محیط های حساس، هر مدل کاربرد خاص خود را دارد.

شناخت این دسته بندی ها نقش مهمی در طراحی هواساز و انتخاب هواساز مناسب برای پروژه های تهویه مطبوع دارد.

مشخصات فنی هواساز

درک مشخصات فنی هواساز برای هر مهندس تاسیسات، طراح سیستم تهویه مطبوع و کارفرما ضروری است. چون عملکرد واقعی دستگاه فقط با نام یا ظرفیت کلی مشخص نمی شود. بلکه باید پارامترهای فنی دقیق بررسی شوند.

در این بخش مهم ترین پارامترهای مهندسی در هواساز (AHU) را بررسی می کنیم.

ظرفیت هوادهی (CFM)

مهم ترین پارامتر در هواساز چیست ظرفیت هوادهی یا CFM است.

CFM مخفف Cubic Feet per Minute است و نشان می دهد دستگاه در هر دقیقه چه حجم هوایی را جابجا می کند.

در پروژه های مختلف، انتخاب اشتباه CFM باعث کاهش راندمان یا افزایش مصرف انرژی می شود.

ظرفیت هوادهی مستقیما به متراژ ساختمان، کاربری فضا و تعداد افراد بستگی دارد.

فشار استاتیکی (Static Pressure)

فشار استاتیکی نشان می دهد فن هواساز توان غلبه بر مقاومت کانال ها، فیلترها و کویل ها را دارد یا نه.

هرچه سیستم کانال کشی پیچیده تر باشد، فشار استاتیکی مورد نیاز بیشتر است.

در طراحی هواساز، محاسبه دقیق افت فشار اهمیت زیادی دارد چون انتخاب اشتباه فن باعث کاهش دبی هوا می شود.

ظرفیت سرمایش

ظرفیت سرمایش نشان دهنده میزان توان دستگاه در کاهش دمای هوا است.

این پارامتر بر اساس بار حرارتی ساختمان و شرایط اقلیمی تعیین می شود.

در سیستم های متصل به چیلر، ظرفیت سرمایش به دبی آب سرد و اختلاف دمای ورود و خروج وابسته است.

ظرفیت گرمایش

در فصل سرد، هواساز وظیفه تامین گرمایش را بر عهده دارد.

ظرفیت گرمایش به نوع کویل گرمایشی، دمای آب گرم یا بخار و میزان دبی هوا بستگی دارد.

در پروژه های بزرگ معمولا از سیستم موتورخانه مرکزی برای تامین انرژی گرمایی استفاده می شود.

راندمان فن (Fan Efficiency)

راندمان فن نشان می دهد چه مقدار از انرژی الکتریکی به انرژی حرکتی هوا تبدیل می شود.

هرچه راندمان بالاتر باشد، مصرف انرژی کمتر و عملکرد اقتصادی تر خواهد بود.

در سیستم های جدید از فن های بکوارد و موتورهای IE3 و IE4 استفاده می شود تا راندمان افزایش یابد.

SFP (Specific Fan Power)

SFP یکی از مهم ترین شاخص های انرژی در هواساز صنعتی و سیستم های تهویه مطبوع است.

این پارامتر نشان می دهد برای هر واحد هوادهی چه مقدار توان الکتریکی مصرف می شود.

هرچه SFP کمتر باشد، سیستم بهینه تر و کم مصرف تر است.

سطح صدا

سطح صدا یکی از پارامترهای مهم در پروژه های اداری، مسکونی و بیمارستانی است.

صدای زیاد می تواند باعث کاهش آسایش حرارتی و آکوستیکی شود.

برای کاهش صدا از فن های بالانس شده، لرزه گیر و عایق صوتی در بدنه هواساز استفاده می شود.

کلاس فیلتراسیون

کلاس فیلتراسیون نشان دهنده کیفیت هوای خروجی از فیلتر هواساز است.

این کلاس ها شامل G4، F7، F9، HEPA و ULPA هستند.

هرچه سطح فیلتراسیون بالاتر باشد، کیفیت هوا بهتر اما افت فشار بیشتر خواهد بود.

افت فشار (Pressure Drop)

افت فشار در تمام اجزای هواساز مانند فیلتر، کویل و کانال ها رخ می دهد.

این پارامتر تاثیر مستقیم بر انتخاب فن و مصرف انرژی دارد.

در محاسبه CFM هواساز باید افت فشار کل سیستم به دقت در نظر گرفته شود.

جمع بندی مشخصات فنی هواساز

مشخصات فنی در Air Handling Unit تعیین کننده کیفیت، راندمان و عمر مفید سیستم هستند.

پارامترهایی مانند CFM، فشار استاتیکی، راندمان فن و SFP نقش اصلی در انتخاب هواساز دارند.

بدون تحلیل دقیق این مشخصات، طراحی سیستم تهویه مطبوع با خطا همراه خواهد بود.

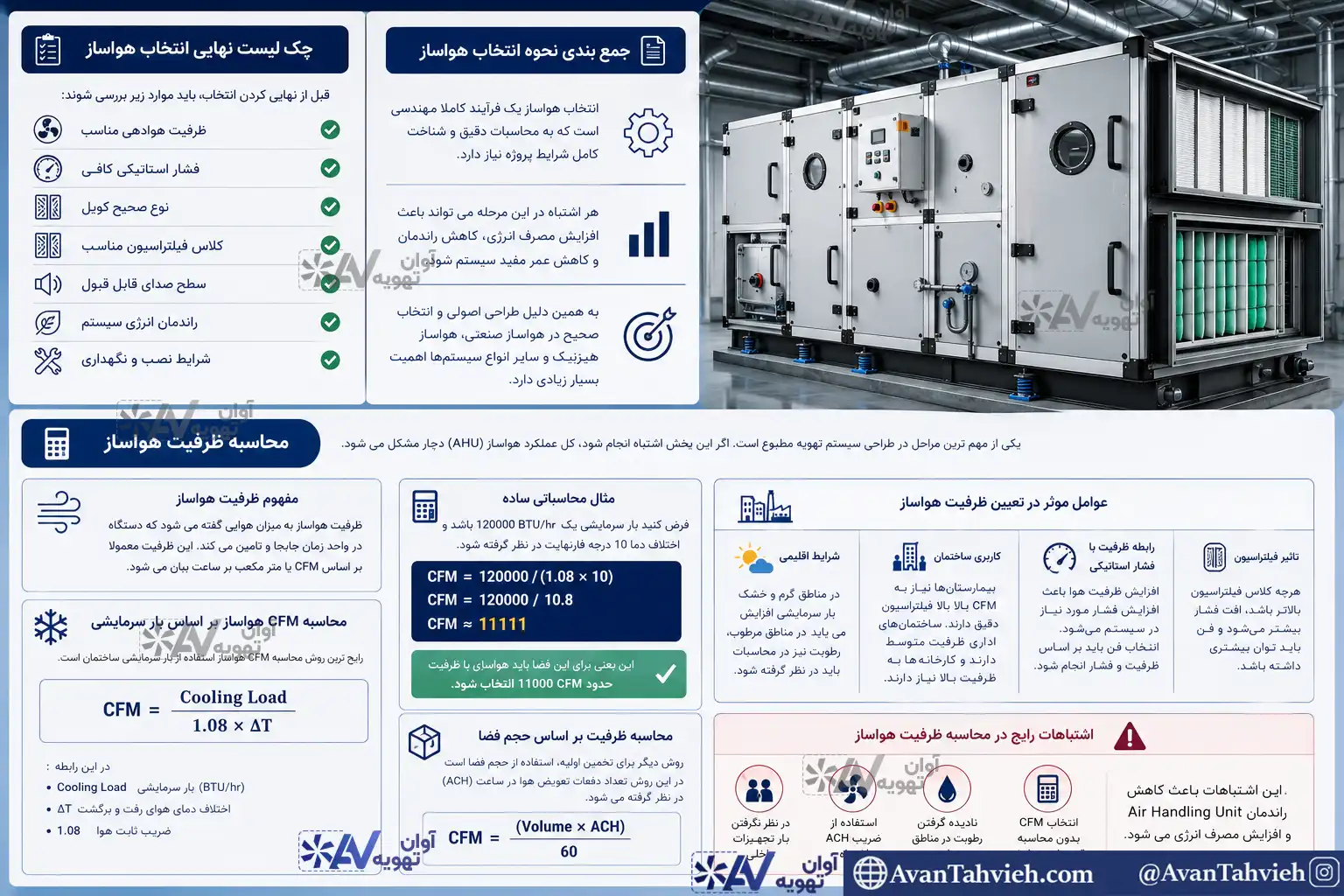

نحوه انتخاب هواساز

انتخاب هواساز یکی از مهم ترین مراحل در طراحی سیستم های تهویه مطبوع است. اگر انتخاب به درستی انجام نشود، حتی بهترین هواساز (AHU) نیز نمی تواند عملکرد مطلوبی ارائه دهد. در این بخش مراحل انتخاب هواساز را به صورت مهندسی و مرحله به مرحله بررسی می کنیم.

تعیین کاربری پروژه

اولین مرحله در انتخاب هواساز مشخص کردن نوع کاربری ساختمان است. زیرا نیازهای یک بیمارستان با یک ساختمان اداری یا صنعتی کاملا متفاوت است.

برای مثال در هواساز بیمارستانی تمرکز اصلی روی فیلتراسیون و کنترل آلودگی است، اما در هواساز صنعتی ظرفیت هوادهی و مقاومت دستگاه اهمیت بیشتری دارد.

محاسبه بار سرمایشی و گرمایشی

در این مرحله میزان بار حرارتی و برودتی ساختمان محاسبه می شود. این محاسبات پایه اصلی تعیین ظرفیت سیستم هستند.

بار سرمایشی به عواملی مانند تابش خورشید، تعداد افراد، تجهیزات داخلی و شرایط اقلیمی وابسته است.

بار گرمایشی نیز به اختلاف دمای داخل و خارج، نوع عایق بندی و حجم فضا بستگی دارد.

بدون این محاسبات، تعیین ظرفیت هواساز دقیق امکان پذیر نیست.

تعیین دبی هوا (CFM)

پس از محاسبه بار حرارتی، نوبت به تعیین محاسبه CFM هواساز می رسد.

دبی هوا مشخص می کند چه مقدار هوا باید در هر ساعت یا دقیقه در فضا گردش کند تا شرایط دمایی مطلوب حفظ شود.

فرمول کلی محاسبه CFM بر اساس بار سرمایشی و اختلاف دمای هوا انجام می شود.

انتخاب فشار استاتیکی

در این مرحله میزان مقاومت سیستم کانال کشی، فیلترها و کویل ها بررسی می شود.

هرچه مسیر کانال پیچیده تر باشد، فشار استاتیکی مورد نیاز بیشتر خواهد بود.

انتخاب اشتباه در این بخش باعث کاهش دبی واقعی هوا و افت راندمان سیستم می شود.

انتخاب نوع فن

بر اساس دبی هوا و فشار استاتیکی، نوع فن در هواساز انتخاب می شود.

فن های بکوارد معمولا راندمان بالاتری دارند و در پروژه های مدرن استفاده می شوند.

در پروژه های ساده تر ممکن است از فن فوروارد استفاده شود.

انتخاب کویل سرمایشی و گرمایشی

نوع کویل بر اساس منبع انرژی پروژه تعیین می شود.

اگر سیستم به چیلر متصل باشد از کویل آب سرد استفاده می شود.

اگر از مبرد مستقیم استفاده شود، کویل DX انتخاب خواهد شد.

برای گرمایش نیز معمولا از آب گرم یا بخار استفاده می شود.

انتخاب فیلتر مناسب

انتخاب فیلتر هواساز به نوع کاربری پروژه بستگی دارد.

در ساختمان های اداری از فیلترهای متوسط استفاده می شود.

در محیط های حساس مانند اتاق تمیز یا بیمارستان، از فیلترهای HEPA و ULPA استفاده می شود.

انتخاب اشتباه فیلتر می تواند کیفیت هوای داخل ساختمان را به شدت کاهش دهد.

بررسی شرایط اقلیمی

شرایط آب و هوایی محل پروژه تاثیر مستقیم بر طراحی سیستم دارد.

در مناطق گرم و مرطوب، بار رطوبتی اهمیت بیشتری دارد.

در مناطق سرد، ظرفیت گرمایش و جلوگیری از یخ زدگی کویل اهمیت پیدا می کند.

انتخاب سیستم کنترل

سیستم کنترل هواساز نقش مهمی در عملکرد بهینه دستگاه دارد.

این سیستم می تواند شامل ترموستات، سنسور رطوبت، سنسور CO2 و کنترلرهای PLC یا BMS باشد.

در پروژه های مدرن از اینورتر برای کنترل دور فن و کاهش مصرف انرژی استفاده می شود.

بررسی افت فشار کل سیستم

در این مرحله مجموع افت فشار فیلتر، کویل، دمپر و کانال محاسبه می شود.

این مقدار برای انتخاب فن مناسب بسیار مهم است.

اگر افت فشار به درستی محاسبه نشود، ظرفیت واقعی سیستم کاهش پیدا می کند.

چک لیست نهایی انتخاب هواساز

قبل از نهایی کردن انتخاب، باید موارد زیر بررسی شوند:

ظرفیت هوادهی مناسب
فشار استاتیکی کافی
نوع صحیح کویل
کلاس فیلتراسیون مناسب
سطح صدای قابل قبول
راندمان انرژی سیستم
شرایط نصب و نگهداری

جمع بندی نحوه انتخاب هواساز

انتخاب هواساز یک فرآیند کاملا مهندسی است که به محاسبات دقیق و شناخت کامل شرایط پروژه نیاز دارد.

هر اشتباه در این مرحله می تواند باعث افزایش مصرف انرژی، کاهش راندمان و کاهش عمر مفید سیستم شود.

به همین دلیل طراحی اصولی و انتخاب صحیح در هواساز صنعتی، هواساز هایژنیک و سایر انواع سیستم ها اهمیت بسیار زیادی دارد.

محاسبه ظرفیت هواساز

یکی از مهم ترین مراحل در طراحی سیستم تهویه مطبوع، محاسبه ظرفیت هواساز است. اگر این بخش اشتباه انجام شود، کل عملکرد هواساز (AHU) دچار مشکل می شود. ظرفیت کم باعث نرسیدن هوا به فضا و ظرفیت زیاد باعث افزایش مصرف انرژی می شود.

در این بخش روش های اصلی محاسبه دبی هوا و ظرفیت هواساز را به صورت مهندسی بررسی می کنیم.

مفهوم ظرفیت هواساز

ظرفیت هواساز به میزان هوایی گفته می شود که دستگاه در واحد زمان جابجا و تامین می کند. این ظرفیت معمولا بر اساس CFM یا متر مکعب بر ساعت بیان می شود.

در سیستم های تهویه مطبوع، ظرفیت هواساز باید دقیقا متناسب با بار حرارتی و تعداد افراد داخل فضا انتخاب شود.

محاسبه CFM هواساز بر اساس بار سرمایشی

رایج ترین روش محاسبه CFM هواساز استفاده از بار سرمایشی ساختمان است.

فرمول استاندارد:

CFM = Cooling Load / (1.08 × ΔT)

در این رابطه:

Cooling Load = بار سرمایشی (BTU/hr)
ΔT = اختلاف دمای هوای رفت و برگشت
1.08 = ضریب ثابت هوا

این فرمول در اکثر پروژه های تهویه مطبوع استفاده می شود و پایه طراحی هواساز صنعتی و ساختمانی است.

مثال محاسباتی ساده

فرض کنید بار سرمایشی یک فضا 120000 BTU/hr باشد و اختلاف دما 10 درجه فارنهایت در نظر گرفته شود.

CFM = 120000 / (1.08 × 10)

CFM = 120000 / 10.8

CFM ≈ 11111

این یعنی برای این فضا باید هواسازی با ظرفیت حدود 11000 CFM انتخاب شود.

محاسبه ظرفیت بر اساس حجم فضا

روش دیگر برای تخمین اولیه، استفاده از حجم فضا است.

در این روش تعداد دفعات تعویض هوا در ساعت (ACH) در نظر گرفته می شود.

فرمول:

CFM = (Volume × ACH) / 60

این روش بیشتر در طراحی های اولیه استفاده می شود و برای فضاهای عمومی کاربرد دارد.

تاثیر شرایط اقلیمی

شرایط آب و هوایی تاثیر مستقیم بر ظرفیت هواساز دارد.

در مناطق گرم و خشک، بار سرمایشی افزایش می یابد.

در مناطق مرطوب، علاوه بر دما باید رطوبت نیز در محاسبات در نظر گرفته شود.

در پروژه های خاص مانند هواساز هایژنیک این موضوع اهمیت بیشتری دارد.

تاثیر کاربری ساختمان

نوع کاربری یکی از مهم ترین عوامل در تعیین ظرفیت است.

برای مثال:

بیمارستان ها نیاز به CFM بالا و فیلتراسیون دقیق دارند
ساختمان های اداری ظرفیت متوسط دارند
کارخانه ها به ظرفیت بالا و فشار بیشتر نیاز دارند

به همین دلیل هواساز بیمارستانی معمولا بزرگ تر و پیچیده تر از مدل های اداری است.

رابطه ظرفیت با فشار استاتیکی

افزایش ظرفیت هوا باعث افزایش فشار مورد نیاز در سیستم می شود.

هرچه طول کانال ها و تعداد فیلترها بیشتر باشد، افت فشار افزایش پیدا می کند.

در نتیجه انتخاب فن باید بر اساس هر دو پارامتر ظرفیت و فشار انجام شود.

اشتباهات رایج در محاسبه ظرفیت هواساز

در بسیاری از پروژه ها خطاهای زیر مشاهده می شود:

در نظر نگرفتن بار تجهیزات داخلی
استفاده از ضریب ACH اشتباه
نادیده گرفتن رطوبت در مناطق مرطوب
انتخاب CFM بدون محاسبه دقیق بار سرمایشی

این اشتباهات باعث کاهش راندمان Air Handling Unit و افزایش مصرف انرژی می شود.

جمع بندی محاسبه ظرفیت هواساز

محاسبه ظرفیت هواساز پایه اصلی طراحی سیستم تهویه مطبوع است. این محاسبه باید بر اساس بار سرمایشی، شرایط اقلیمی و نوع کاربری انجام شود.

استفاده صحیح از فرمول CFM و در نظر گرفتن عوامل محیطی باعث افزایش دقت در انتخاب هواساز و بهبود عملکرد سیستم خواهد شد.

استانداردهای طراحی هواساز

در طراحی و ساخت هواساز (AHU) رعایت استانداردهای بین المللی اهمیت بسیار زیادی دارد. این استانداردها کیفیت ساخت، راندمان انرژی، ایمنی و عملکرد سیستم را مشخص می کنند. در پروژه های حرفه ای، عدم توجه به این استانداردها می تواند باعث کاهش عمر مفید دستگاه و افزایش مصرف انرژی شود.

در این بخش مهم ترین استانداردهای مرتبط با طراحی هواساز را بررسی می کنیم.

استاندارد ASHRAE

استاندارد ASHRAE یکی از مهم ترین مراجع در حوزه تهویه مطبوع است. این استاندارد توسط انجمن مهندسین گرمایش، سرمایش و تهویه مطبوع آمریکا تدوین شده است.

در این استاندارد، اصول طراحی سیستم های تهویه، کیفیت هوای داخل، میزان هوای تازه و شرایط آسایش حرارتی تعریف می شود.

در طراحی هواساز صنعتی و ساختمانی، رعایت دستورالعمل های ASHRAE برای تعیین دبی هوا، فیلتراسیون و کنترل رطوبت ضروری است.

استاندارد AHRI

استاندارد AHRI مربوط به عملکرد تجهیزات HVAC است. این استاندارد بیشتر روی تست و ارزیابی عملکرد واقعی تجهیزات تمرکز دارد.

در هواساز بر اساس AHRI، ظرفیت سرمایشی و گرمایشی، راندمان فن و شرایط تست دستگاه مشخص می شود.

استفاده از این استاندارد باعث می شود عملکرد واقعی دستگاه با مشخصات اعلام شده توسط سازنده مطابقت داشته باشد.

استاندارد EUROVENT

EUROVENT یک استاندارد اروپایی برای تایید عملکرد تجهیزات تهویه مطبوع است. این استاندارد در پروژه های بین المللی بسیار معتبر است.

در این استاندارد، راندمان انرژی، افت فشار، سطح صدا و ظرفیت واقعی Air Handling Unit بررسی و تایید می شود.

هواسازهایی که دارای تاییدیه EUROVENT هستند، از نظر کیفیت و راندمان در سطح بالاتری قرار دارند.

استاندارد EN1886

استاندارد EN1886 به بررسی ویژگی های مکانیکی و فیزیکی بدنه هواساز می پردازد.

مواردی مانند مقاومت بدنه، نشتی هوا، عایق حرارتی و استحکام ساختاری در این استاندارد بررسی می شود.

این استاندارد در طراحی بدنه، شاسی و ساختار کلی دستگاه اهمیت زیادی دارد.

استاندارد EN13053

این استاندارد مربوط به عملکرد کلی هواساز است. در این استاندارد پارامترهایی مانند راندمان فن، افت فشار، فیلتراسیون و مصرف انرژی بررسی می شود.

EN13053 بیشتر در پروژه های اروپایی و سیستم های پیشرفته تهویه مطبوع استفاده می شود.

اهمیت استانداردها در انتخاب هواساز

رعایت استانداردها در انتخاب هواساز باعث افزایش اطمینان از عملکرد دستگاه می شود.

هواسازی که مطابق استاندارد طراحی شده باشد، مصرف انرژی کمتر، راندمان بالاتر و طول عمر بیشتری خواهد داشت.

در پروژه های حساس مانند هواساز بیمارستانی و هواساز اتاق تمیز رعایت این استانداردها الزامی است.

جمع بندی استانداردهای هواساز

استانداردهای ASHRAE، AHRI، EUROVENT، EN1886 و EN13053 نقش مهمی در تضمین کیفیت و عملکرد هواساز (AHU) دارند.

درک این استانداردها برای مهندسان تاسیسات و طراحان سیستم های تهویه مطبوع ضروری است و تاثیر مستقیم بر کیفیت نهایی پروژه دارد.

انواع فیلتر هواساز

فیلتر هواساز یکی از مهم ترین بخش های هواساز (AHU) است که وظیفه حذف ذرات معلق، گرد و غبار، آلاینده ها و در برخی موارد میکروارگانیسم ها را بر عهده دارد. کیفیت فیلتراسیون تاثیر مستقیم بر سلامت افراد و عملکرد سیستم تهویه مطبوع دارد.

در این بخش انواع فیلترهای مورد استفاده در هواساز را به صورت مهندسی بررسی می کنیم.

فیلتر پیش فیلتر (G4)

فیلتر G4 اولین مرحله فیلتراسیون در بیشتر هواسازها است. این فیلتر وظیفه حذف ذرات درشت مانند گرد و غبار، پرز و آلودگی های بزرگ را دارد.

استفاده از پیش فیلتر باعث افزایش عمر فیلترهای بعدی و کاهش افت فشار در سیستم می شود. در اکثر پروژه های هواساز صنعتی و ساختمانی از این نوع فیلتر استفاده می شود.

فیلتر کیسه ای (F7 و F9)

فیلترهای کیسه ای یا Bag Filter برای حذف ذرات ریزتر استفاده می شوند. این فیلترها راندمان بالاتری نسبت به فیلترهای G4 دارند.

در هواساز معمولی از F7 و در پروژه های حساس تر از F9 استفاده می شود. این فیلترها نقش مهمی در بهبود کیفیت هوای داخل ساختمان دارند.

افزایش سطح فیلتراسیون باعث افزایش افت فشار می شود و باید در انتخاب هواساز در نظر گرفته شود.

فیلتر HEPA

فیلتر HEPA یکی از مهم ترین فیلترها در هواساز هایژنیک و هواساز بیمارستانی است.

این فیلتر توانایی حذف ذرات بسیار ریز تا 0.3 میکرون را دارد. راندمان آن بسیار بالا است و در اتاق های تمیز، بیمارستان ها و صنایع دارویی استفاده می شود.

استفاده از HEPA باعث افزایش کیفیت هوای داخلی تا سطح بسیار بالا می شود.

فیلتر ULPA

فیلتر ULPA پیشرفته تر از HEPA است و برای محیط های بسیار حساس استفاده می شود.

این فیلتر در اتاق های فوق تمیز و صنایع نیمه هادی کاربرد دارد. راندمان فیلتراسیون آن بسیار بالا است و تقریبا تمام ذرات معلق را حذف می کند.

فیلتر کربن فعال

فیلتر کربن فعال برای حذف بوها، گازهای شیمیایی و ترکیبات آلی فرار استفاده می شود.

در برخی پروژه های صنعتی و آزمایشگاهی از این نوع فیلتر در کنار سایر فیلترها استفاده می شود.

تاثیر فیلتر بر افت فشار

یکی از نکات مهم در طراحی هواساز، تاثیر فیلترها بر افت فشار سیستم است.

هرچه سطح فیلتراسیون بالاتر باشد، افت فشار نیز افزایش پیدا می کند. این موضوع باید در محاسبه CFM هواساز و انتخاب فن در نظر گرفته شود.

اهمیت انتخاب صحیح فیلتر

انتخاب فیلتر مناسب به نوع کاربری پروژه بستگی دارد.

در ساختمان های اداری از فیلترهای متوسط استفاده می شود، اما در محیط های حساس مانند بیمارستان ها، استفاده از HEPA یا ULPA ضروری است.

انتخاب اشتباه فیلتر می تواند باعث کاهش کیفیت هوا و افزایش مصرف انرژی شود.

جمع بندی انواع فیلتر هواساز

فیلترها نقش حیاتی در عملکرد هواساز (Air Handling Unit) دارند. از پیش فیلتر G4 تا فیلترهای پیشرفته HEPA و ULPA، هر کدام کاربرد خاص خود را دارند.

درک صحیح انواع فیلترها برای انتخاب هواساز و طراحی سیستم های تهویه مطبوع با راندمان بالا ضروری است.

کویل هواساز

کویل هواساز یکی از اصلی ترین اجزای حرارتی و برودتی در هواساز (AHU) است که وظیفه تغییر دمای هوا را بر عهده دارد. این بخش تعیین می کند که هوا در نهایت با چه دمایی وارد فضا شود.

در طراحی هواساز، انتخاب صحیح کویل تاثیر مستقیم بر راندمان انرژی، ظرفیت سیستم و کیفیت آسایش حرارتی دارد.

کویل سرمایشی

کویل سرمایشی برای کاهش دمای هوا استفاده می شود. در این بخش سیال سرد در داخل لوله های کویل جریان دارد و هوا از روی سطح آن عبور می کند.

در اکثر پروژه ها از آب سرد تولید شده توسط چیلر استفاده می شود. در این حالت به آن کویل آب سرد گفته می شود.

در برخی سیستم ها نیز از مبرد مستقیم استفاده می شود که به آن کویل DX گفته می شود.

کویل سرمایشی علاوه بر کاهش دما، باعث کاهش رطوبت هوا نیز می شود زیرا بخار آب روی سطح سرد کویل تقطیر می گردد.

کویل گرمایشی

کویل گرمایشی برای افزایش دمای هوا در فصل سرد استفاده می شود. این کویل می تواند با آب گرم، بخار یا المنت الکتریکی کار کند.

در ساختمان هایی که موتورخانه مرکزی دارند، معمولا از آب گرم به عنوان سیال گرمایشی استفاده می شود.

کنترل دقیق دمای خروجی هوا در این بخش اهمیت زیادی دارد زیرا مستقیما بر آسایش حرارتی تاثیر می گذارد.

کویل آب سرد

کویل آب سرد یکی از رایج ترین انواع کویل در هواساز صنعتی و ساختمانی است.

این کویل به چیلر متصل می شود و آب سرد در آن جریان پیدا می کند. عملکرد آن پایدار، اقتصادی و قابل کنترل است.

مزیت اصلی این نوع کویل مصرف انرژی پایین تر در مقایسه با سیستم های DX در پروژه های بزرگ است.

کویل DX

در کویل DX، فرآیند سرمایش به صورت مستقیم توسط مبرد انجام می شود. در این سیستم نیازی به چیلر وجود ندارد.

این نوع کویل بیشتر در پروژه های کوچک و متوسط استفاده می شود.

مزیت آن نصب ساده تر و هزینه اولیه کمتر است، اما در پروژه های بزرگ محدودیت دارد.

کویل بخار

کویل بخار در پروژه هایی استفاده می شود که نیاز به گرمایش سریع و قدرتمند دارند.

در این سیستم بخار داغ وارد کویل می شود و حرارت خود را به هوا منتقل می کند.

این نوع کویل بیشتر در صنایع سنگین و برخی فرآیندهای صنعتی کاربرد دارد.

تاثیر کویل بر ظرفیت هواساز

کویل ها نقش مستقیم در تعیین ظرفیت هواساز دارند. انتخاب اشتباه در سطح کویل یا تعداد ردیف ها می تواند باعث کاهش راندمان سیستم شود.

در محاسبه CFM هواساز نیز افت فشار کویل باید در نظر گرفته شود.

افت فشار در کویل

عبور هوا از بین فین ها و لوله های کویل باعث ایجاد افت فشار می شود.

هرچه تعداد ردیف های کویل بیشتر باشد، افت فشار نیز افزایش پیدا می کند.

این موضوع در انتخاب هواساز و انتخاب فن اهمیت زیادی دارد.

جنس کویل

کویل ها معمولا از لوله های مسی و فین های آلومینیومی ساخته می شوند.

در محیط های خورنده یا خاص، از پوشش های ضد خوردگی یا فین های ویژه استفاده می شود.

در هواساز هایژنیک کیفیت و جنس کویل اهمیت بسیار بالاتری دارد.

جمع بندی کویل هواساز

کویل هواساز یکی از مهم ترین بخش های حرارتی و برودتی در سیستم های تهویه مطبوع است.

از کویل آب سرد و کویل DX تا کویل گرمایشی و بخار، هر نوع کاربرد خاص خود را دارد.

انتخاب صحیح کویل تاثیر مستقیم بر راندمان، مصرف انرژی و عملکرد کلی هواساز (Air Handling Unit) دارد.

سیستم کنترل هواساز

سیستم کنترل هواساز یکی از مهم ترین بخش های مدرن در هواساز (AHU) است که وظیفه مدیریت، تنظیم و بهینه سازی عملکرد کل دستگاه را بر عهده دارد. این سیستم تعیین می کند که دما، رطوبت، دبی هوا و کیفیت عملکرد چگونه کنترل شوند.

در طراحی های جدید، بدون سیستم کنترل دقیق، هیچ هواساز صنعتی یا ساختمانی نمی تواند عملکرد پایدار و بهینه داشته باشد.

نقش سیستم کنترل در هواساز

سیستم کنترل مانند مغز هواساز عمل می کند. این سیستم داده ها را از سنسورها دریافت می کند و بر اساس آن تصمیم می گیرد که فن، کویل ها و دمپرها چگونه کار کنند.

هدف اصلی این سیستم، حفظ شرایط مطلوب محیط با کمترین مصرف انرژی است.

سنسورهای دما

سنسورهای دما در بخش های مختلف هواساز نصب می شوند. این سنسورها دمای هوای ورودی و خروجی را اندازه گیری می کنند.

اطلاعات این سنسورها به کنترلر ارسال می شود تا میزان سرمایش یا گرمایش تنظیم شود.

کنترل دقیق دما نقش مهمی در عملکرد پایدار Air Handling Unit دارد.

سنسورهای رطوبت

در پروژه هایی که کنترل رطوبت اهمیت دارد، از سنسورهای رطوبت استفاده می شود.

این سنسورها میزان رطوبت نسبی هوا را اندازه گیری می کنند و به سیستم اجازه می دهند عملکرد رطوبت زن یا رطوبت گیر را تنظیم کند.

در هواساز هایژنیک این بخش اهمیت بسیار بالایی دارد.

سنسور CO2

سنسور CO2 برای اندازه گیری کیفیت هوا استفاده می شود. این سنسور میزان دی اکسید کربن موجود در هوا را تشخیص می دهد.

در صورت افزایش CO2، سیستم می تواند میزان هوای تازه را افزایش دهد.

این قابلیت در ساختمان های اداری و تجاری بسیار کاربردی است.

کنترل دور فن (VFD)

یکی از مهم ترین بخش های سیستم کنترل هواساز، استفاده از درایو فرکانس متغیر یا VFD است.

VFD سرعت فن را بر اساس نیاز واقعی تنظیم می کند. این کار باعث کاهش مصرف انرژی و افزایش عمر تجهیزات می شود.

در سیستم های مدرن، کنترل دور فن نقش اساسی در بهینه سازی عملکرد دارد.

سیستم PLC

PLC یک کنترلر منطقی قابل برنامه ریزی است که وظیفه اجرای فرمان های کنترلی را بر عهده دارد.

این سیستم می تواند تمام اجزای هواساز را به صورت هوشمند مدیریت کند.

در پروژه های بزرگ، استفاده از PLC باعث افزایش دقت و قابلیت اطمینان سیستم می شود.

اتصال به BMS

در ساختمان های هوشمند، هواساز به سیستم مدیریت ساختمان یا BMS متصل می شود.

BMS امکان کنترل و مانیتورینگ مرکزی را فراهم می کند. اپراتور می تواند وضعیت تمام تجهیزات را از یک مرکز کنترل بررسی کند.

این قابلیت در پروژه های بزرگ مانند بیمارستان ها و مراکز تجاری بسیار مهم است.

کنترل دمپرها

دمپرها برای تنظیم جریان هوای تازه و برگشتی استفاده می شوند.

سیستم کنترل می تواند به صورت خودکار موقعیت دمپرها را تنظیم کند تا تعادل بین هوای تازه و برگشتی حفظ شود.

این موضوع تاثیر مستقیم بر مصرف انرژی و کیفیت هوای داخلی دارد.

بهینه سازی مصرف انرژی

یکی از اهداف اصلی سیستم کنترل در هواساز کاهش مصرف انرژی است.

با استفاده از سنسورها و کنترل هوشمند، دستگاه فقط به اندازه نیاز واقعی کار می کند.

این موضوع باعث کاهش هزینه های عملیاتی و افزایش راندمان سیستم می شود.

جمع بندی سیستم کنترل هواساز

سیستم کنترل هواساز (AHU Control System) نقش حیاتی در عملکرد دقیق و بهینه سیستم تهویه مطبوع دارد.

از سنسورهای دما و رطوبت تا PLC و BMS، همه اجزا در کنار هم باعث می شوند که هواساز با بالاترین راندمان و کمترین مصرف انرژی کار کند.

بازیافت انرژی در هواساز

بازیافت انرژی در هواساز (Energy Recovery) یکی از پیشرفته ترین روش ها برای کاهش مصرف انرژی در سیستم های تهویه مطبوع است. در این روش، انرژی موجود در هوای خروجی ساختمان دوباره استفاده می شود تا بار سرمایشی یا گرمایشی هوای تازه کاهش پیدا کند.

این تکنولوژی در هواساز (AHU) های مدرن و به خصوص در پروژه های بزرگ نقش بسیار مهمی دارد.

مفهوم بازیافت انرژی

در یک سیستم تهویه معمولی، هوای داخل ساختمان پس از استفاده به بیرون تخلیه می شود و هوای تازه با شرایط کاملا متفاوت وارد سیستم می شود.

در این حالت مقدار زیادی انرژی هدر می رود. زیرا هوای تازه باید دوباره سرد یا گرم شود.

در بازیافت انرژی در هواساز بخشی از انرژی هوای خروجی به هوای ورودی منتقل می شود و این اتلاف کاهش پیدا می کند.

مبدل حرارتی صفحه ای

یکی از رایج ترین روش های بازیافت انرژی استفاده از مبدل حرارتی صفحه ای است.

در این سیستم، دو جریان هوای رفت و برگشت بدون تماس مستقیم از کنار یکدیگر عبور می کنند و تبادل حرارت انجام می شود.

این روش ساده، کم هزینه و مناسب برای بسیاری از پروژه های هواساز صنعتی و ساختمانی است.

روتاری هیت ریکاوری

در این روش از یک چرخ دوار استفاده می شود که بین دو جریان هوا قرار دارد.

این چرخ انرژی حرارتی و در برخی مدل ها رطوبت را نیز منتقل می کند.

روتاری هیت ریکاوری راندمان بالاتری نسبت به مبدل صفحه ای دارد و در پروژه های بزرگ تر استفاده می شود.

کویل بازیافت انرژی (Run Around Coil)

در این سیستم از دو کویل جداگانه در دو جریان هوا استفاده می شود که توسط یک سیال واسط به هم متصل هستند.

این سیال انرژی را از هوای خروجی دریافت کرده و به هوای ورودی منتقل می کند.

این روش زمانی استفاده می شود که امکان تماس یا نزدیکی دو جریان هوا وجود نداشته باشد.

تاثیر بازیافت انرژی بر مصرف برق

استفاده از سیستم های بازیافت انرژی باعث کاهش قابل توجه مصرف انرژی در هواساز می شود.

در بسیاری از پروژه ها این کاهش می تواند بین 20 تا 40 درصد در بار سرمایشی یا گرمایشی باشد.

این موضوع تاثیر مستقیم بر کاهش هزینه های بهره برداری ساختمان دارد.

اهمیت در پروژه های بزرگ

در ساختمان های بزرگ مانند بیمارستان ها، مراکز تجاری و فرودگاه ها، حجم هوای تازه بسیار زیاد است.

در این شرایط استفاده از هواساز هایژنیک یا سیستم های پیشرفته بازیافت انرژی ضروری می شود.

زیرا بدون این سیستم ها مصرف انرژی بسیار بالا خواهد بود.

تاثیر بر طراحی هواساز

در طراحی هواساز باید از ابتدا مشخص شود که آیا سیستم بازیافت انرژی استفاده می شود یا نه.

این موضوع بر انتخاب فن، ابعاد دستگاه و حتی ظرفیت هواساز تاثیر مستقیم دارد.

همچنین افت فشار ناشی از مبدل های حرارتی باید در محاسبه CFM هواساز در نظر گرفته شود.

محدودیت های بازیافت انرژی

با وجود مزایای زیاد، این سیستم ها محدودیت هایی نیز دارند.

در برخی شرایط اقلیمی، مانند مناطق بسیار مرطوب یا بسیار سرد، طراحی آن ها نیاز به دقت بیشتری دارد.

همچنین هزینه اولیه تجهیزات ممکن است بالاتر باشد.

جمع بندی بازیافت انرژی در هواساز

بازیافت انرژی در هواساز (Air Handling Unit) یکی از مهم ترین تکنولوژی های افزایش راندمان انرژی در سیستم های تهویه مطبوع است.

استفاده از مبدل های حرارتی صفحه ای، روتاری و کویل های بازیافت باعث کاهش مصرف انرژی و افزایش بهره وری سیستم می شود.

این بخش یکی از عوامل کلیدی در طراحی مدرن هواساز صنعتی و پروژه های بزرگ محسوب می شود.

راندمان انرژی هواساز

راندمان انرژی هواساز یکی از مهم ترین معیارهای طراحی و انتخاب سیستم های تهویه مطبوع است. هر چه راندمان بالاتر باشد، مصرف برق کمتر و هزینه بهره برداری ساختمان پایین تر خواهد بود. در پروژه های مدرن، بهینه سازی مصرف انرژی به اندازه ظرفیت سرمایشی و گرمایشی اهمیت دارد.

در هواساز (AHU) راندمان انرژی به عوامل مختلفی مانند نوع فن، موتور، افت فشار سیستم و روش کنترل بستگی دارد.

فن های کم مصرف EC

یکی از مهم ترین پیشرفت ها در هواساز صنعتی استفاده از فن های EC است. این فن ها دارای موتور الکترونیکی با راندمان بالا هستند و می توانند سرعت خود را به صورت دقیق تنظیم کنند.

فن های EC نسبت به فن های سنتی مصرف برق کمتری دارند و در بارهای جزئی نیز عملکرد بهینه تری ارائه می دهند. این ویژگی باعث کاهش قابل توجه هزینه انرژی در طول زمان می شود.

موتورهای IE3 و IE4

در سیستم های جدید از موتورهای راندمان بالا مانند IE3 و IE4 استفاده می شود. این موتورها نسبت به موتورهای قدیمی تلفات کمتری دارند و انرژی الکتریکی را با بازده بیشتری به توان مکانیکی تبدیل می کنند.

استفاده از این موتورها در طراحی هواساز باعث افزایش بهره وری کلی سیستم و کاهش گرمایش ناخواسته در موتور می شود.

تاثیر فشار استاتیکی بر مصرف انرژی

فشار استاتیکی سیستم تاثیر مستقیم بر مصرف انرژی دارد. هر چه افت فشار در فیلترها، کویل ها و کانال ها بیشتر باشد، فن باید توان بیشتری مصرف کند.

به همین دلیل در انتخاب هواساز باید طراحی کانال و انتخاب تجهیزات به گونه ای انجام شود که افت فشار در حد استاندارد باقی بماند.

مفهوم SFP در هواساز

SFP یا Specific Fan Power یکی از شاخص های مهم در ارزیابی انرژی سیستم است. این شاخص نشان می دهد برای تولید هر واحد هوادهی چه مقدار انرژی الکتریکی مصرف می شود.

هر چه مقدار SFP کمتر باشد، سیستم بهینه تر است. در پروژه های پیشرفته، کاهش SFP یکی از اهداف اصلی طراحی محسوب می شود.

کنترل هوشمند و کاهش مصرف انرژی

سیستم کنترل نقش مهمی در کاهش مصرف انرژی دارد. با استفاده از سنسورهای دما، رطوبت و CO2، سیستم می تواند میزان عملکرد هواساز را بر اساس نیاز واقعی تنظیم کند.

استفاده از اینورتر برای کنترل دور فن نیز باعث می شود دستگاه در شرایط بار جزئی انرژی کمتری مصرف کند.

تاثیر طراحی بر راندمان انرژی

در طراحی هواساز اگر مسیر هوا به درستی طراحی نشود، افت فشار افزایش پیدا می کند و راندمان کاهش می یابد. همچنین انتخاب نادرست فیلتر یا کویل می تواند باعث افزایش مصرف انرژی شود.

به همین دلیل طراحی اصولی نقش بسیار مهمی در بهینه سازی عملکرد سیستم دارد.

جمع بندی راندمان انرژی هواساز

راندمان انرژی در هواساز (Air Handling Unit) به مجموعه ای از عوامل مکانیکی و کنترلی وابسته است. استفاده از فن های EC، موتورهای IE3 و IE4، کاهش افت فشار و کنترل هوشمند می تواند مصرف انرژی را به شکل قابل توجهی کاهش دهد.

در پروژه های مدرن، بهینه سازی انرژی یکی از اصلی ترین اهداف در طراحی سیستم های تهویه مطبوع محسوب می شود.

مقایسه هواساز با تجهیزات مشابه

در سیستم های تهویه مطبوع، هواساز (AHU) تنها گزینه برای تامین شرایط هوای مطلوب نیست. تجهیزات دیگری مانند فن کویل، زنت، ایرواشر و روف تاپ پکیج نیز استفاده می شوند. شناخت تفاوت این سیستم ها برای انتخاب هواساز و طراحی صحیح پروژه اهمیت زیادی دارد.

در این بخش مقایسه مهندسی بین هواساز و تجهیزات مشابه انجام می شود.

هواساز و فن کویل

فن کویل یک تجهیز ساده تر نسبت به هواساز صنعتی است. فن کویل فقط وظیفه تبادل حرارت بین هوا و آب را بر عهده دارد و هوای تازه محدودی تامین می کند.

در مقابل، هواساز می تواند هوای تازه را تصفیه کند، رطوبت را کنترل کند و حجم هوای بیشتری را جابجا کند.

فن کویل برای فضاهای کوچک مناسب است اما در پروژه های بزرگ، هواساز انتخاب اصلی محسوب می شود.

هواساز و زنت

زنت یک سیستم ترکیبی است که معمولا برای سرمایش تبخیری استفاده می شود. این سیستم ساده تر و ارزان تر از Air Handling Unit است.

اما زنت کنترل دقیقی روی دما و رطوبت ندارد و در شرایط اقلیمی مختلف عملکرد ثابتی ارائه نمی دهد.

در مقابل، هواساز کنترل کامل بر دما، رطوبت و فیلتراسیون دارد و برای پروژه های حرفه ای مناسب تر است.

هواساز و ایرواشر

ایرواشر از آب برای شستشوی هوا و کاهش دما استفاده می کند. این سیستم در برخی مناطق گرم و خشک کاربرد دارد.

با این حال، دقت کنترل دما و کیفیت هوای خروجی در ایرواشر محدودتر از هواساز است.

در پروژه هایی که کیفیت هوای بالا اهمیت دارد، مانند هواساز بیمارستانی یا اتاق تمیز، استفاده از ایرواشر مناسب نیست.

هواساز و روف تاپ پکیج

روف تاپ پکیج یک سیستم یکپارچه است که معمولا روی پشت بام نصب می شود و شامل کمپرسور، فن و کویل در یک دستگاه است.

این سیستم نصب ساده تری دارد اما انعطاف طراحی آن کمتر از هواساز است.

در پروژه های بزرگ، هواساز به دلیل امکان طراحی سفارشی، راندمان بالاتر و کنترل بهتر ترجیح داده می شود.

هواساز و VRF

سیستم VRF بیشتر برای سرمایش و گرمایش مستقل هر فضا استفاده می شود. این سیستم از یونیت های داخلی متعدد تشکیل شده است.

در حالی که هواساز یک سیستم مرکزی است و می تواند هوای تازه را برای کل ساختمان تامین کند.

VRF برای کنترل دمای فضا مناسب است اما در تامین هوای تازه محدودیت دارد. به همین دلیل در بسیاری از پروژه ها هر دو سیستم به صورت ترکیبی استفاده می شوند.

جمع بندی مقایسه هواساز

هواساز (AHU) در مقایسه با سایر تجهیزات تهویه مطبوع، قابلیت های کامل تری در تامین هوای تازه، فیلتراسیون، کنترل رطوبت و توزیع هوا دارد.

تجهیزات دیگر مانند فن کویل، زنت، ایرواشر و VRF هر کدام کاربرد خاص خود را دارند اما هیچ کدام جایگزین کامل هواساز در پروژه های بزرگ و حرفه ای نیستند.

مزایا و معایب هواساز

هواساز (AHU) یکی از کامل ترین تجهیزات در سیستم های تهویه مطبوع است، اما مانند هر سیستم مهندسی دیگر، دارای مزایا و محدودیت هایی است. بررسی دقیق این موارد به انتخاب هواساز مناسب برای هر پروژه کمک می کند.

مزایای هواساز

یکی از مهم ترین مزایای هواساز قابلیت کنترل کامل بر شرایط هوا است. این دستگاه می تواند دما، رطوبت، کیفیت هوا و میزان هوای تازه را به صورت دقیق تنظیم کند.

در پروژه های بزرگ، استفاده از هواساز صنعتی باعث می شود که یک سیستم مرکزی قدرتمند برای تامین هوای کل ساختمان وجود داشته باشد. این موضوع مدیریت و نگهداری سیستم را ساده تر می کند.

مزیت دیگر هواساز، امکان استفاده از فیلترهای متنوع است. از فیلترهای G4 تا HEPA و ULPA می توان در این سیستم استفاده کرد که باعث افزایش کیفیت هوای داخلی می شود. این ویژگی در هواساز هایژنیک و هواساز بیمارستانی اهمیت بسیار بالایی دارد.

انعطاف در طراحی نیز یکی دیگر از مزایای مهم این سیستم است. در طراحی هواساز می توان ظرفیت، نوع کویل، نوع فن و سیستم کنترل را بر اساس نیاز پروژه انتخاب کرد.

همچنین استفاده از سیستم های کنترل هوشمند باعث کاهش مصرف انرژی و افزایش راندمان در عملکرد Air Handling Unit می شود.

معایب هواساز

در کنار مزایا، هواساز دارای برخی محدودیت ها نیز هست.

یکی از مهم ترین معایب، هزینه اولیه بالاتر نسبت به سیستم های ساده تر مانند فن کویل یا زنت است. طراحی و اجرای یک سیستم کامل هواساز نیاز به سرمایه گذاری بیشتری دارد.

نکته دیگر، نیاز به فضای نصب مناسب است. هواسازها معمولا ابعاد بزرگی دارند و باید فضای کافی برای نصب و دسترسی به اجزا در نظر گرفته شود.

همچنین نگهداری و سرویس دوره ای در این سیستم اهمیت زیادی دارد. اگر فیلترها، کویل ها و فن به صورت منظم سرویس نشوند، راندمان سیستم کاهش پیدا می کند و مصرف انرژی افزایش می یابد.

در برخی پروژه های کوچک، استفاده از هواساز ممکن است بیش از نیاز واقعی باشد و از نظر اقتصادی به صرفه نباشد.

جمع بندی مزایا و معایب هواساز

هواساز (AHU) یک سیستم کامل و قدرتمند برای کنترل شرایط هوای داخلی است که مزایایی مانند کنترل دقیق دما، رطوبت، فیلتراسیون پیشرفته و انعطاف در طراحی دارد.

در مقابل، هزینه اولیه بالاتر، نیاز به فضای بیشتر و نیاز به نگهداری منظم از جمله محدودیت های آن محسوب می شود.

به همین دلیل در انتخاب هواساز باید شرایط پروژه، بودجه و سطح نیاز به کیفیت هوا به صورت دقیق بررسی شود تا بهترین تصمیم گرفته شود.

عوامل موثر بر قیمت هواساز

قیمت هواساز یکی از مهم ترین موضوعاتی است که در زمان انتخاب هواساز برای پروژه های ساختمانی و صنعتی مطرح می شود. اما برخلاف تصور عمومی، قیمت این دستگاه یک عدد ثابت نیست و به مجموعه ای از عوامل فنی و طراحی بستگی دارد.

درک صحیح این عوامل باعث می شود تصمیم گیری دقیق تری در خرید هواساز (AHU) انجام شود.

عوامل موثر بر قیمت هواساز

درک صحیح این عوامل باعث می شود تصمیم گیری دقیق تری در خرید هواساز (AHU) انجام شود.

ظرفیت هوادهی

مهم ترین عامل تعیین کننده قیمت، ظرفیت هواساز است. هر چه CFM بالاتر باشد، ابعاد دستگاه، توان فن و اندازه کویل ها افزایش پیدا می کند.

در نتیجه هزینه ساخت و تجهیزات نیز بیشتر می شود. به همین دلیل هواسازهای با ظرفیت بالا در پروژه های صنعتی قیمت بالاتری دارند.

نوع هواساز

نوع هواساز تاثیر مستقیم بر قیمت دارد.

برای مثال:

هواساز معمولی قیمت پایه تری دارد
هواساز صنعتی به دلیل ابعاد و توان بالاتر گران تر است
هواساز هایژنیک به دلیل فیلتراسیون پیشرفته و طراحی خاص، بالاترین قیمت را دارد

در پروژه های بیمارستانی و اتاق تمیز، هزینه ساخت به دلیل استانداردهای سختگیرانه بیشتر است.

نوع فیلترها

سیستم فیلتراسیون یکی از عوامل مهم در قیمت فیلتر هواساز و کل دستگاه است.

استفاده از فیلترهای HEPA یا ULPA باعث افزایش قابل توجه هزینه می شود. در مقابل، فیلترهای G4 یا F7 هزینه کمتری دارند.

هرچه سطح فیلتراسیون بالاتر باشد، افت فشار نیز بیشتر شده و طراحی فن پیچیده تر می شود.

نوع کویل

نوع کویل هواساز نیز نقش مهمی در قیمت دارد.

کویل آب سرد معمولی هزینه استانداردی دارد، اما کویل های DX یا کویل های خاص با تعداد ردیف بالا قیمت بیشتری دارند.

همچنین استفاده از کویل های مقاوم در برابر خوردگی یا شرایط خاص، هزینه ساخت را افزایش می دهد.

سیستم کنترل

سیستم کنترل هواساز یکی از بخش های تاثیرگذار در قیمت نهایی است.

استفاده از PLC، سنسورهای پیشرفته، اینورتر و اتصال به BMS باعث افزایش هزینه اولیه می شود.

اما در مقابل، این سیستم ها مصرف انرژی را کاهش داده و در بلندمدت باعث صرفه جویی اقتصادی می شوند.

جنس بدنه و کیفیت ساخت

جنس بدنه در قیمت تاثیر مستقیم دارد.

بدنه های گالوانیزه قیمت پایه دارند، در حالی که استفاده از استیل ضد زنگ یا آلوزینک با کیفیت بالا هزینه را افزایش می دهد.

در هواساز هایژنیک استفاده از استیل کاملا استاندارد است و قیمت را بالاتر می برد.

برند و کیفیت تجهیزات

برند فن، موتور و سایر قطعات داخلی نیز در قیمت تاثیر دارد.

استفاده از موتورهای IE3 و IE4 یا فن های EC باعث افزایش قیمت اولیه می شود، اما راندمان انرژی را بهبود می بخشد.

شرایط طراحی و سفارشی سازی

در بسیاری از پروژه ها طراحی هواساز کاملا سفارشی انجام می شود.

افزودن بخش های خاص مانند رطوبت زن، بازیافت انرژی یا چند زون بودن سیستم باعث افزایش پیچیدگی و هزینه تولید می شود.

جمع بندی عوامل موثر بر قیمت هواساز

قیمت هواساز (AHU) به عوامل متعددی مانند ظرفیت، نوع دستگاه، سطح فیلتراسیون، نوع کویل، سیستم کنترل و کیفیت ساخت بستگی دارد.

برای یک انتخاب صحیح، باید تمام این عوامل در کنار هم بررسی شوند تا بهترین تعادل بین هزینه اولیه و راندمان عملکرد ایجاد شود.

ظرفیت هوادهی

نوع هواساز

نوع هواساز تاثیر مستقیم بر قیمت دارد.

برای مثال:

هواساز معمولی قیمت پایه تری دارد
هواساز صنعتی به دلیل ابعاد و توان بالاتر گران تر است
هواساز هایژنیک به دلیل فیلتراسیون پیشرفته و طراحی خاص، بالاترین قیمت را دارد

در پروژه های بیمارستانی و اتاق تمیز، هزینه ساخت به دلیل استانداردهای سختگیرانه بیشتر است.

نوع فیلترها

سیستم فیلتراسیون یکی از عوامل مهم در قیمت فیلتر هواساز و کل دستگاه است.

استفاده از فیلترهای HEPA یا ULPA باعث افزایش قابل توجه هزینه می شود. در مقابل، فیلترهای G4 یا F7 هزینه کمتری دارند.

هرچه سطح فیلتراسیون بالاتر باشد، افت فشار نیز بیشتر شده و طراحی فن پیچیده تر می شود.

نوع کویل

نوع کویل هواساز نیز نقش مهمی در قیمت دارد.

کویل آب سرد معمولی هزینه استانداردی دارد، اما کویل های DX یا کویل های خاص با تعداد ردیف بالا قیمت بیشتری دارند.

همچنین استفاده از کویل های مقاوم در برابر خوردگی یا شرایط خاص، هزینه ساخت را افزایش می دهد.

سیستم کنترل

سیستم کنترل هواساز یکی از بخش های تاثیرگذار در قیمت نهایی است.

استفاده از PLC، سنسورهای پیشرفته، اینورتر و اتصال به BMS باعث افزایش هزینه اولیه می شود.

اما در مقابل، این سیستم ها مصرف انرژی را کاهش داده و در بلندمدت باعث صرفه جویی اقتصادی می شوند.

جنس بدنه و کیفیت ساخت

جنس بدنه در قیمت تاثیر مستقیم دارد.

در هواساز هایژنیک استفاده از استیل کاملا استاندارد است و قیمت را بالاتر می برد.

برند و کیفیت تجهیزات

برند فن، موتور و سایر قطعات داخلی نیز در قیمت تاثیر دارد.

استفاده از موتورهای IE3 و IE4 یا فن های EC باعث افزایش قیمت اولیه می شود، اما راندمان انرژی را بهبود می بخشد.

شرایط طراحی و سفارشی سازی

در بسیاری از پروژه ها طراحی هواساز کاملا سفارشی انجام می شود.

جمع بندی عوامل موثر بر قیمت هواساز

عوامل موثر بر قیمت هواساز

درک صحیح این عوامل باعث می شود تصمیم گیری دقیق تری در خرید هواساز (AHU) انجام شود.

ظرفیت هوادهی

نوع هواساز

نوع هواساز تاثیر مستقیم بر قیمت دارد.

برای مثال:

هواساز معمولی قیمت پایه تری دارد
هواساز صنعتی به دلیل ابعاد و توان بالاتر گران تر است
هواساز هایژنیک به دلیل فیلتراسیون پیشرفته و طراحی خاص، بالاترین قیمت را دارد

در پروژه های بیمارستانی و اتاق تمیز، هزینه ساخت به دلیل استانداردهای سختگیرانه بیشتر است.

نوع فیلترها

سیستم فیلتراسیون یکی از عوامل مهم در قیمت فیلتر هواساز و کل دستگاه است.

استفاده از فیلترهای HEPA یا ULPA باعث افزایش قابل توجه هزینه می شود. در مقابل، فیلترهای G4 یا F7 هزینه کمتری دارند.

هرچه سطح فیلتراسیون بالاتر باشد، افت فشار نیز بیشتر شده و طراحی فن پیچیده تر می شود.

نوع کویل

نوع کویل هواساز نیز نقش مهمی در قیمت دارد.

کویل آب سرد معمولی هزینه استانداردی دارد، اما کویل های DX یا کویل های خاص با تعداد ردیف بالا قیمت بیشتری دارند.

همچنین استفاده از کویل های مقاوم در برابر خوردگی یا شرایط خاص، هزینه ساخت را افزایش می دهد.

سیستم کنترل

سیستم کنترل هواساز یکی از بخش های تاثیرگذار در قیمت نهایی است.

استفاده از PLC، سنسورهای پیشرفته، اینورتر و اتصال به BMS باعث افزایش هزینه اولیه می شود.

اما در مقابل، این سیستم ها مصرف انرژی را کاهش داده و در بلندمدت باعث صرفه جویی اقتصادی می شوند.

جنس بدنه و کیفیت ساخت

جنس بدنه در قیمت تاثیر مستقیم دارد.

در هواساز هایژنیک استفاده از استیل کاملا استاندارد است و قیمت را بالاتر می برد.

برند و کیفیت تجهیزات

برند فن، موتور و سایر قطعات داخلی نیز در قیمت تاثیر دارد.

استفاده از موتورهای IE3 و IE4 یا فن های EC باعث افزایش قیمت اولیه می شود، اما راندمان انرژی را بهبود می بخشد.

شرایط طراحی و سفارشی سازی

در بسیاری از پروژه ها طراحی هواساز کاملا سفارشی انجام می شود.

جمع بندی عوامل موثر بر قیمت هواساز

نکات مهم در خرید هواساز

خرید هواساز یکی از تصمیم های مهم در پروژه های ساختمانی و صنعتی است، زیرا انتخاب اشتباه می تواند باعث افزایش مصرف انرژی، کاهش راندمان سیستم و بالا رفتن هزینه های نگهداری شود. به همین دلیل قبل از خرید هواساز (AHU) باید چند نکته کلیدی به صورت دقیق بررسی شود.

مشخص کردن نیاز واقعی پروژه

اولین قدم در خرید، تعیین نیاز واقعی ساختمان است. باید مشخص شود که هدف از استفاده از هواساز چیست و چه سطحی از تهویه مورد نیاز است.

برای مثال، نیاز یک ساختمان اداری با یک هواساز بیمارستانی یا هواساز صنعتی کاملا متفاوت است. در پروژه های حساس، کیفیت هوا و فیلتراسیون اهمیت بیشتری دارد.

بررسی ظرفیت واقعی دستگاه

یکی از اشتباهات رایج در خرید، توجه نکردن به ظرفیت هواساز واقعی است.

ظرفیت باید بر اساس محاسبات دقیق بار سرمایشی و گرمایشی و همچنین محاسبه CFM هواساز تعیین شود. انتخاب ظرفیت کمتر یا بیشتر از نیاز، هر دو باعث کاهش راندمان سیستم می شوند.

توجه به نوع فیلتر

سیستم فیلتراسیون تاثیر مستقیم بر کیفیت هوای داخلی دارد.

در پروژه های معمولی فیلترهای استاندارد کافی هستند، اما در محیط های حساس مانند بیمارستان ها یا اتاق تمیز باید از فیلترهای HEPA یا ULPA استفاده شود.

انتخاب صحیح فیلتر هواساز یکی از عوامل مهم در کیفیت نهایی هوا است.

بررسی سیستم کنترل

سیستم کنترل هواساز نقش مهمی در عملکرد بهینه دستگاه دارد.

وجود سنسورهای دما، رطوبت و CO2 و همچنین استفاده از اینورتر برای کنترل دور فن باعث کاهش مصرف انرژی و افزایش دقت عملکرد می شود.

در پروژه های مدرن، اتصال به BMS نیز یک مزیت مهم محسوب می شود.

کیفیت ساخت بدنه

کیفیت بدنه در طول عمر و عملکرد دستگاه تاثیر مستقیم دارد.

در محیط های معمولی بدنه گالوانیزه مناسب است، اما در شرایط خاص مانند رطوبت بالا یا محیط های بهداشتی، استفاده از استیل یا آلوزینک توصیه می شود.

در هواساز هایژنیک این موضوع اهمیت بسیار بالایی دارد.

بررسی راندمان انرژی

در خرید هواساز باید به راندمان انرژی توجه ویژه ای شود.

استفاده از فن های EC، موتورهای IE3 و IE4 و طراحی مناسب سیستم باعث کاهش مصرف برق در طول زمان می شود.

اگرچه این تجهیزات ممکن است هزینه اولیه بیشتری داشته باشند، اما در بلندمدت کاملا اقتصادی تر هستند.

خدمات پس از فروش و نگهداری

یکی از نکات مهم در خرید، توجه به خدمات پس از فروش است.

هواساز نیاز به سرویس دوره ای دارد و در صورت عدم پشتیبانی مناسب، عملکرد سیستم در طول زمان کاهش پیدا می کند.

تعویض فیلترها، بررسی کویل ها و تنظیم فن ها باید به صورت منظم انجام شود.

جمع بندی نکات خرید هواساز

در انتخاب هواساز (AHU) باید به مجموعه ای از عوامل مانند ظرفیت، نوع فیلتر، سیستم کنترل، کیفیت ساخت و راندمان انرژی توجه شود.

خرید آگاهانه باعث افزایش عمر مفید سیستم و کاهش هزینه های بهره برداری خواهد شد و نقش مهمی در عملکرد صحیح سیستم تهویه مطبوع دارد.

اشتباهات رایج در انتخاب هواساز

در بسیاری از پروژه های تهویه مطبوع، بخش قابل توجهی از مشکلات عملکردی به دلیل انتخاب هواساز به صورت اشتباه رخ می دهد. این اشتباهات می توانند باعث افزایش مصرف انرژی، کاهش عمر تجهیزات و افت کیفیت هوای داخلی شوند. شناخت این خطاها برای طراحی صحیح هواساز (AHU) ضروری است.

انتخاب ظرفیت اشتباه

یکی از رایج ترین اشتباهات، انتخاب نادرست ظرفیت هواساز است.

در برخی پروژه ها ظرفیت کمتر از نیاز واقعی انتخاب می شود که باعث عدم تامین هوای کافی و نارضایتی کاربران می شود. در مقابل، انتخاب ظرفیت بیش از حد نیز باعث افزایش مصرف انرژی و هزینه اولیه می شود.

محاسبه دقیق بار سرمایشی و استفاده صحیح از محاسبه CFM هواساز در این مرحله ضروری است.

نادیده گرفتن افت فشار سیستم

در بسیاری از پروژه ها افت فشار واقعی سیستم در نظر گرفته نمی شود.

فیلترها، کویل ها، دمپرها و کانال ها همگی باعث ایجاد مقاومت در جریان هوا می شوند. اگر این افت فشار به درستی محاسبه نشود، فن انتخاب شده توان کافی برای تامین دبی هوا نخواهد داشت.

این موضوع یکی از دلایل اصلی کاهش عملکرد در هواساز صنعتی است.

انتخاب فیلتر نامناسب

انتخاب اشتباه فیلتر هواساز یکی دیگر از خطاهای رایج است.

استفاده از فیلترهای ضعیف در محیط های حساس مانند بیمارستان یا اتاق تمیز باعث کاهش کیفیت هوا می شود. از طرف دیگر، استفاده از فیلترهای بسیار قوی در پروژه های ساده باعث افزایش افت فشار و مصرف انرژی می شود.

بی توجهی به سیستم کنترل

عدم استفاده از سیستم کنترل هواساز مناسب یکی از اشتباهات مهم در طراحی است.

بدون سنسورهای دما، رطوبت و CO2، سیستم نمی تواند به صورت بهینه عمل کند. همچنین نبود اینورتر باعث می شود فن همیشه با حداکثر توان کار کند و انرژی زیادی مصرف شود.

طراحی نامناسب کانال کشی

طراحی اشتباه کانال ها باعث افزایش افت فشار و کاهش راندمان سیستم می شود.

تعداد زیاد زانوها، طول زیاد کانال و انتخاب سایز نامناسب همگی باعث فشار اضافی به هواساز می شوند.

این موضوع در عملکرد نهایی Air Handling Unit تاثیر مستقیم دارد.

نادیده گرفتن شرایط اقلیمی

شرایط آب و هوایی در طراحی سیستم نقش مهمی دارد.

در مناطق مرطوب باید کنترل رطوبت دقیق تر انجام شود و در مناطق سرد باید از یخ زدگی کویل جلوگیری شود.

عدم توجه به این موضوع باعث کاهش عملکرد سیستم در شرایط واقعی می شود.

بی توجهی به نگهداری

برخی پروژه ها فقط بر روی خرید و نصب تمرکز دارند و نگهداری سیستم را نادیده می گیرند.

عدم سرویس دوره ای فیلترها، کویل ها و فن ها باعث کاهش راندمان و افزایش مصرف انرژی در طول زمان می شود.

جمع بندی اشتباهات رایج در انتخاب هواساز

بیشتر مشکلات عملکردی در هواساز (AHU) ناشی از اشتباهات طراحی و انتخاب است نه کیفیت ساخت.

انتخاب صحیح ظرفیت، فیلتر، سیستم کنترل و طراحی اصولی کانال کشی نقش مهمی در افزایش راندمان و کاهش هزینه های بهره برداری دارد.

شناخت این اشتباهات به مهندسان کمک می کند تا در پروژه های هواساز صنعتی و ساختمانی تصمیم های دقیق تری بگیرند.

نگهداری و سرویس هواساز

نگهداری هواساز یکی از مهم ترین بخش های بهره برداری از سیستم های تهویه مطبوع است. حتی بهترین طراحی و باکیفیت ترین تجهیزات در هواساز (AHU) بدون سرویس منظم دچار افت راندمان، افزایش مصرف انرژی و کاهش عمر مفید می شوند.

در این بخش اصول مهم سرویس و نگهداری هواساز را بررسی می کنیم.

تعویض و شستشوی فیلترها

فیلترها اولین بخش در مسیر هوا هستند و بیشترین آلودگی را جذب می کنند.

در صورت عدم تعویض به موقع فیلتر هواساز، افت فشار افزایش پیدا می کند و فن مجبور به مصرف انرژی بیشتر می شود. همچنین کیفیت هوای خروجی کاهش می یابد.

در پروژه های معمولی فیلترها باید به صورت دوره ای بررسی و در صورت نیاز تعویض شوند. در هواساز بیمارستانی یا هواساز هایژنیک این بازه زمانی کوتاه تر است.

بررسی کویل ها

کویل سرمایشی و گرمایشی نقش مهمی در عملکرد حرارتی سیستم دارند.

در صورت تجمع گرد و غبار روی سطح کویل، انتقال حرارت کاهش پیدا می کند و ظرفیت واقعی سیستم افت می کند.

بنابراین تمیز کردن دوره ای کویل هواساز برای حفظ راندمان ضروری است.

کنترل عملکرد فن

فن یکی از اجزای اصلی هواساز صنعتی است و باید به صورت منظم بررسی شود.

بالانس نبودن فن، خرابی بلبرینگ یا تجمع آلودگی روی پره ها می تواند باعث افزایش صدا و کاهش راندمان شود.

همچنین باید عملکرد اینورتر و تنظیم دور فن نیز بررسی شود تا مصرف انرژی در حد استاندارد باقی بماند.

بررسی سیستم کنترل

سیستم کنترل هواساز باید به صورت دوره ای تست شود.

سنسورهای دما، رطوبت و CO2 ممکن است در طول زمان دچار خطا شوند و نیاز به کالیبراسیون داشته باشند.

همچنین عملکرد PLC یا سیستم BMS باید بررسی شود تا از صحت عملکرد کل سیستم اطمینان حاصل شود.

بررسی افت فشار سیستم

افزایش غیرعادی افت فشار می تواند نشانه گرفتگی فیلترها یا کویل ها باشد.

در صورت مشاهده افزایش افت فشار، باید کل مسیر هوا بررسی شود تا از عملکرد صحیح Air Handling Unit اطمینان حاصل شود.

کنترل لرزش و صدا

لرزش غیرعادی می تواند نشانه مشکل در فن یا شاسی دستگاه باشد.

استفاده از لرزه گیر و بررسی دوره ای اتصالات مکانیکی باعث افزایش عمر دستگاه می شود.

در پروژه های حساس مانند بیمارستان ها، کنترل سطح صدا اهمیت بیشتری دارد.

اهمیت سرویس دوره ای

سرویس دوره ای باعث افزایش راندمان، کاهش مصرف انرژی و افزایش عمر مفید هواساز می شود.

عدم توجه به نگهداری می تواند باعث افزایش هزینه های تعمیرات و حتی توقف کامل سیستم شود.

جمع بندی نگهداری هواساز

نگهداری اصولی هواساز (AHU) شامل بررسی فیلترها، کویل ها، فن، سیستم کنترل و افت فشار است.

سرویس منظم نقش مهمی در حفظ راندمان انرژی و عملکرد پایدار سیستم دارد و برای تمام پروژه های هواساز صنعتی و ساختمانی ضروری است.

سوالات متداول هواساز

در این بخش به سوالات پرتکرار درباره هواساز (AHU) پاسخ داده می شود. این سوالات به درک بهتر عملکرد، انتخاب و کاربرد هواساز در پروژه های مختلف کمک می کنند.

هواساز چیست و چه کاربردی دارد؟

هواساز یا Air Handling Unit دستگاهی در سیستم تهویه مطبوع است که وظیفه آماده سازی هوا را بر عهده دارد. این آماده سازی شامل فیلتر کردن هوا، تنظیم دما، کنترل رطوبت و توزیع هوا در فضاهای مختلف است.

این دستگاه در ساختمان های اداری، بیمارستان ها، مراکز تجاری، کارخانه ها و اتاق های تمیز استفاده می شود.

تفاوت هواساز با فن کویل چیست؟

فن کویل فقط وظیفه تبادل حرارت را انجام می دهد و هوای تازه محدودی تامین می کند.

در مقابل، هواساز می تواند حجم بالایی از هوای تازه را وارد ساختمان کند و همچنین فیلتراسیون و کنترل رطوبت را انجام دهد.

به همین دلیل در پروژه های بزرگ، استفاده از هواساز ضروری است.

قیمت هواساز چگونه تعیین می شود؟

قیمت هواساز به عواملی مانند ظرفیت، نوع فیلتر، نوع کویل، سیستم کنترل، جنس بدنه و برند تجهیزات بستگی دارد.

هرچه سطح فیلتراسیون و پیچیدگی طراحی بیشتر باشد، قیمت نیز افزایش پیدا می کند.

هواساز صنعتی چه تفاوتی با هواساز معمولی دارد؟

هواساز صنعتی برای فضاهای بزرگ و شرایط سخت طراحی می شود.

این نوع هواساز ظرفیت هوادهی بالاتر، فشار استاتیکی بیشتر و بدنه مقاوم تری دارد.

در مقابل، هواساز معمولی بیشتر برای ساختمان های اداری و تجاری استفاده می شود.

آیا هواساز برای خانه مناسب است؟

در ساختمان های مسکونی بزرگ می توان از هواساز استفاده کرد، اما در واحدهای کوچک معمولا استفاده از فن کویل یا سیستم های ساده تر رایج تر است.

در صورت نیاز به هوای تازه و کیفیت بالاتر، هواساز گزینه مناسبی است.

هواساز هایژنیک چیست؟

هواساز هایژنیک نوعی از هواساز است که برای محیط های حساس مانند بیمارستان ها، اتاق های تمیز و صنایع دارویی طراحی شده است.

این نوع هواساز دارای فیلتراسیون بسیار قوی، طراحی بهداشتی و قابلیت شستشوی داخلی است.

مصرف برق هواساز چقدر است؟

مصرف برق هواساز به ظرفیت، نوع فن، موتور و سیستم کنترل بستگی دارد.

استفاده از فن های EC و موتورهای IE3 و IE4 می تواند مصرف انرژی را به شکل قابل توجهی کاهش دهد.

عمر مفید هواساز چقدر است؟

عمر مفید هواساز (AHU) در صورت نگهداری مناسب معمولا بین 15 تا 25 سال است.

سرویس دوره ای، تعویض فیلترها و بررسی کویل ها نقش مهمی در افزایش عمر دستگاه دارد.

جمع بندی سوالات متداول هواساز

سوالات متداول به درک بهتر عملکرد و کاربرد هواساز کمک می کنند و بسیاری از ابهامات کاربران را برطرف می سازند.

شناخت صحیح این موارد در کنار طراحی اصولی و انتخاب هواساز مناسب باعث افزایش راندمان و کاهش هزینه های بهره برداری می شود.

جمع بندی نهایی هواساز

در این مقاله به صورت کامل بررسی شد که هواساز (AHU) چیست و چه نقشی در سیستم های تهویه مطبوع دارد. هواساز یکی از مهم ترین تجهیزات در کنترل کیفیت هوای داخلی است که وظیفه تامین، تصفیه، تنظیم دما و کنترل رطوبت هوا را بر عهده دارد.

در طول مقاله دیدیم که عملکرد هواساز فقط محدود به تولید هوای سرد یا گرم نیست، بلکه یک فرآیند کامل مهندسی شامل فیلتراسیون، انتقال حرارت، کنترل رطوبت و توزیع هوا در فضاهای مختلف است.

همچنین مشخص شد که انواع هواساز بر اساس نوع کاربری شامل هواساز معمولی، صنعتی، هایژنیک و سیستم های خاص طراحی می شوند و هر کدام کاربرد مشخصی در پروژه های مختلف دارند.

در بخش های فنی، مهم ترین پارامترهای طراحی مانند ظرفیت هواساز، محاسبه CFM هواساز، فشار استاتیکی، راندمان انرژی و SFP بررسی شد. این پارامترها نقش مستقیم در عملکرد صحیح سیستم دارند و در انتخاب هواساز باید به دقت تحلیل شوند.

در ادامه، اجزای اصلی مانند کویل هواساز، فیلتر هواساز، فن، موتور و سیستم کنترل بررسی شدند و نقش هر کدام در عملکرد کلی سیستم توضیح داده شد. همچنین دیدیم که سیستم های کنترل مدرن با استفاده از سنسورها، اینورتر و BMS باعث افزایش راندمان و کاهش مصرف انرژی می شوند.

در بخش های پیشرفته تر نیز موضوعاتی مانند بازیافت انرژی، راندمان انرژی، استانداردهای طراحی و مقایسه هواساز با تجهیزات مشابه بررسی شد که نشان می دهد هواساز صنعتی و سیستم های پیشرفته تا چه اندازه در بهینه سازی مصرف انرژی و افزایش کیفیت هوا موثر هستند.

در نهایت می توان گفت انتخاب صحیح هواساز (Air Handling Unit) نیازمند درک کامل شرایط پروژه، محاسبات دقیق مهندسی و شناخت استانداردهای طراحی است. هر چه این انتخاب اصولی تر انجام شود، عملکرد سیستم بهتر، مصرف انرژی کمتر و عمر مفید تجهیزات بیشتر خواهد بود.

جمع بندی نهایی هواساز

جمع بندی نهایی مقاله

در این مقاله به صورت جامع و مهندسی بررسی شد که هواساز (AHU) چیست و چه نقشی در سیستم های تهویه مطبوع دارد. هواساز به عنوان یکی از اصلی ترین تجهیزات HVAC وظیفه تامین، تصفیه، تنظیم دما و کنترل رطوبت هوا را بر عهده دارد و در پروژه های مختلف ساختمانی، صنعتی و بهداشتی کاربرد گسترده دارد.

در طول مقاله مشخص شد که عملکرد صحیح هواساز به مجموعه ای از عوامل وابسته است. این عوامل شامل ظرفیت هواساز, محاسبه CFM هواساز, فشار استاتیکی، نوع کویل هواساز, کیفیت فیلتر هواساز و دقت در سیستم کنترل هواساز هستند. هر کدام از این پارامترها نقش مستقیم در راندمان نهایی سیستم دارند.

همچنین بررسی شد که انواع هواساز مانند هواساز معمولی، هواساز صنعتی, هواساز هایژنیک و مدل های خاص هر کدام برای شرایط متفاوت طراحی می شوند و انتخاب صحیح آن ها تاثیر زیادی بر عملکرد و مصرف انرژی دارد.

در بخش های فنی نیز دیدیم که پارامترهایی مانند SFP، راندمان انرژی و افت فشار سیستم در کنار استانداردهای طراحی مانند ASHRAE، AHRI و EUROVENT، معیارهای اصلی در طراحی اصولی Air Handling Unit محسوب می شوند.

در نهایت می توان نتیجه گرفت که انتخاب و طراحی صحیح هواساز تنها یک انتخاب تجهیز نیست، بلکه یک فرآیند کاملا مهندسی است که نیاز به تحلیل دقیق شرایط پروژه، محاسبات بار حرارتی و شناخت کامل استانداردها دارد.

نکته مهم

هرچه طراحی هواساز دقیق تر انجام شود، مصرف انرژی کمتر، کیفیت هوای بهتر و عمر مفید سیستم بیشتر خواهد بود. به همین دلیل استفاده از دانش مهندسی در انتخاب این تجهیز اهمیت بسیار بالایی دارد.
