اجزای برج خنک کننده؛ معرفی کامل قطعات و وظیفه هر یک

اجزای برج خنک کننده؛ معرفی کامل قطعات و وظیفه هر یک

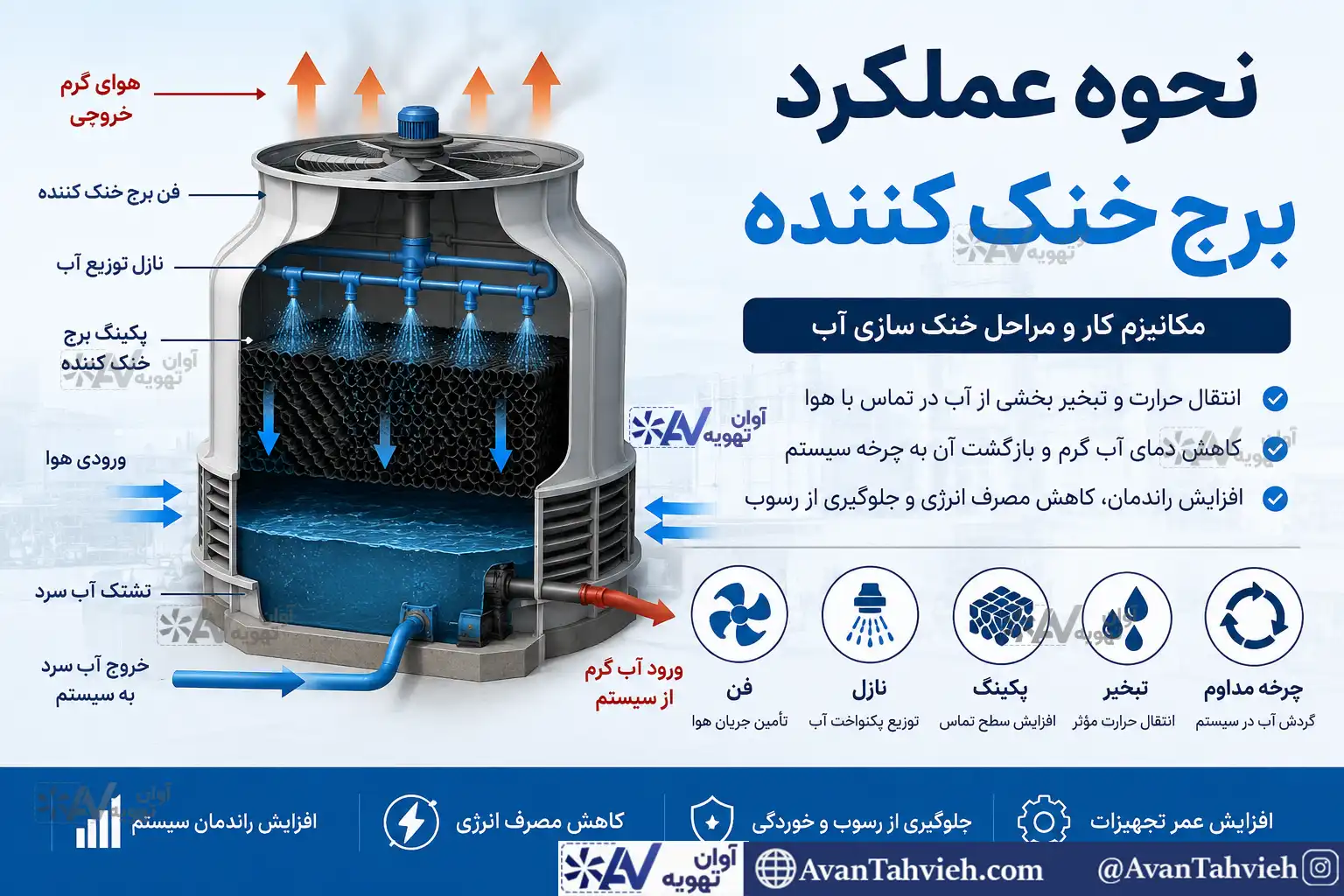

هر برج خنک کننده از مجموعه ای از قطعات مکانیکی و هیدرولیکی تشکیل شده که هرکدام نقش مشخصی در فرآیند خنک کردن آب دارند؛ از فن و موتوری که هوا را به داخل دستگاه میکشد تا پکینگی که سطح تماس آب و هوا را افزایش میدهد. شناخت دقیق این قطعات نه فقط برای طراحان و نصابان، بلکه برای هر کسی که مسئول نگهداری موتورخانه است، ضروری است؛ چون بیشتر مشکلات رایج برج خنک کننده به فرسودگی یا خرابی یکی از همین اجزا برمیگردد. در این مقاله تمام قطعات اصلی و فرعی کولینگ تاور را به همراه وظیفه هر کدام بررسی میکنیم.

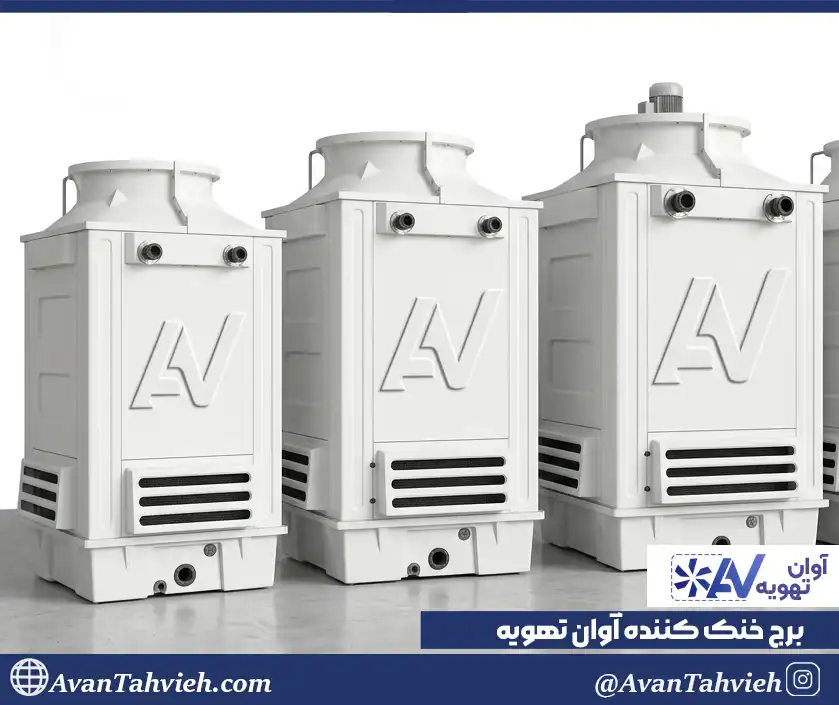

برج خنک کننده از چه بخش هایی تشکیل شده است؟

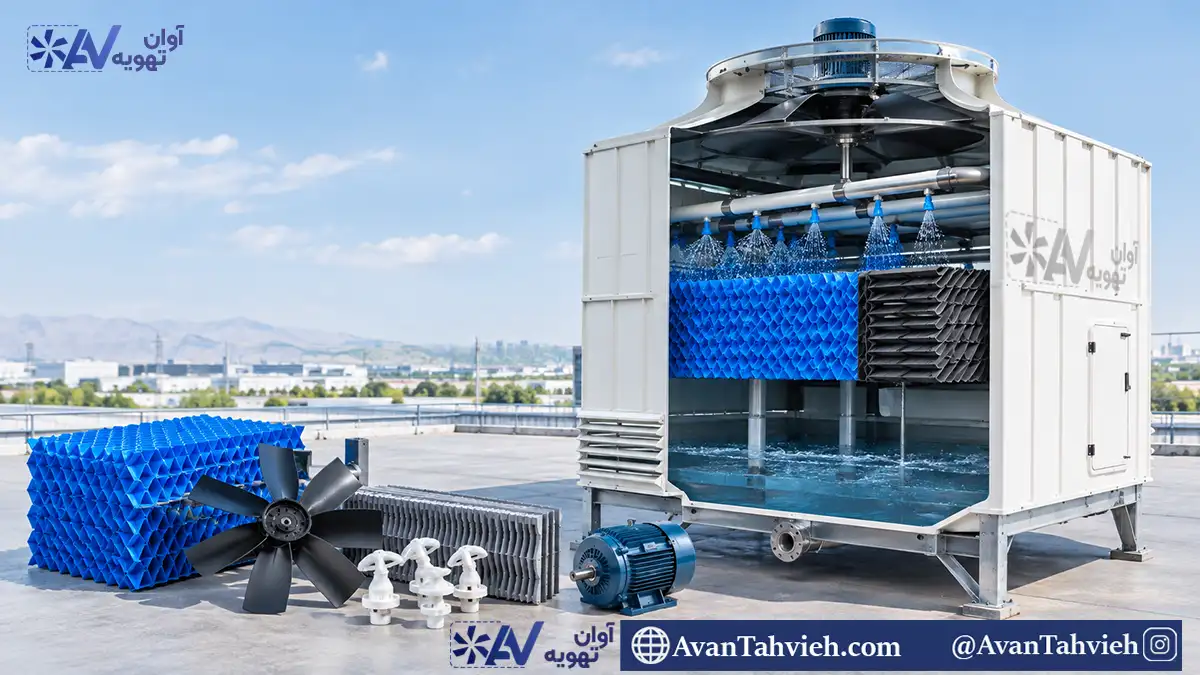

به طور کلی اجزای اصلی برج خنک کننده شامل بدنه، فن، الکتروموتور، گیربکس یا سیستم کاهش دور، سیستم توزیع آب، نازل ها، پکینگ، قطره گیر، تشتک آب سرد و لوور یا دریچه هوا میشود. در ادامه هر یک از این اجزا را به تفکیک توضیح میدهیم تا نقش دقیق آن ها در چرخه خنک کاری روشن شود.

بدنه و اسکلت برج خنک کننده

بدنه یا اسکلت برج خنک کننده، نقش نگهدارنده کل مجموعه و تحمل وزن قطعات را بر عهده دارد. این بخش معمولا از جنس فایبرگلاس، ورق گالوانیزه یا در برخی موارد بتن ساخته میشود و باید در برابر رطوبت دائمی، اشعه آفتاب و نوسان دما مقاوم باشد. طراحی بدنه به گونه ای است که هم وزن فن و موتور در بالای برج را تحمل کند و هم مانع نشت آب به بیرون از دستگاه شود.

فن و موتور محرک

بخش هوارسانی برج خنک کننده از چند قطعه تشکیل شده که در کنار هم، جریان هوای لازم برای تبخیر و خنک شدن آب را فراهم میکنند.

فن محوری و فن سانتریفیوژ

فن ها در برج های خنک کننده تبخیری، هوای بیرونی را وارد دستگاه کرده و به سمت سطح پکینگ ها هدایت میکنند تا تبادل حرارت مستقیم انجام شود. فن ها معمولا در دو نوع اجرا میشوند: فن محوری (مکنده) که در بخش فوقانی دستگاه نصب میشود و هوا را به سمت بالا میکشد، و فن سانتریفیوژ (دمنده) که در جلوی برج قرار میگیرد و هوا را به داخل میدمد. جنس پره های فن معمولا از آلومینیوم، ورق گالوانیزه یا فایبرگلاس تقویت شده (FRP) است؛ پره های FRP به دلیل سبکی، مصرف انرژی الکتروموتور را کاهش میدهند.

الکتروموتور

الکتروموتور انرژی الکتریکی را به انرژی مکانیکی تبدیل میکند و باعث چرخش پروانه یا پره های فن میشود. توان و دور این موتور بر اساس ظرفیت برودتی برج و نوع فن انتخاب میشود.

گیربکس یا سیستم کاهش دور

در برج های با فن محوری بزرگ، معمولا بین موتور و فن یک گیربکس یا سیستم کاهش دور (ترکیبی از تسمه و پولی) قرار میگیرد. وظیفه این قطعه، کاهش سرعت چرخش فن نسبت به موتور است تا از لرزش زیاد، سروصدای اضافی و فشار مکانیکی بیش از حد روی بلبرینگ ها جلوگیری شود.

تنوره یا محفظه فن

تنوره یا محفظه فن، پوششی است که اطراف فن قرار میگیرد و از دو منظور استفاده میشود: محافظت از فن در برابر ورود اجسام خارجی و هدایت صحیح جریان هوا به سمت بیرون از دستگاه.

سیستم توزیع آب

بخش توزیع آب، وظیفه رساندن یکنواخت آب گرم ورودی به روی سطح پکینگ را بر عهده دارد.

تشت آب گرم یا آب پخش کن

آب گرمی که از کندانسور سیکل تبرید یا فرآیند صنعتی وارد برج میشود، ابتدا وارد یک تشت یا آب پخش کن میشود. این بخش آب داغ را به صورت مساوی و یکنواخت روی کل سطح پکینگ توزیع میکند تا از خنک شدن نامتوازن بخشی از پکینگ جلوگیری شود.

نازل یا افشانک

نازل ها یا افشانک ها، آب گرم را از تشت به صورت پاششی روی سطح پکینگ میریزند. این قطعات معمولا از جنس پلی وینیل کلراید (PVC) با خاصیت ضدخوردگی ساخته میشوند و به دو دسته نازل ثابت و نازل متحرک (اسپرینکلر) تقسیم میشوند. آب پاشیده شده روی سطح پکینگ، لایه ای نازک تشکیل میدهد که سرعت تبخیر و خنک شدن آن را افزایش میدهد.

پکینگ؛ سطح اصلی تبادل حرارت

پکینگ یکی از مهم ترین اجزای برج خنک کننده است، چون وظیفه اصلی افزایش سطح تماس بین آب و هوا را بر عهده دارد. هرچه سطح تماس بیشتر باشد، تبخیر و در نتیجه خنک شدن آب سریع تر اتفاق می افتد. پکینگ ها بر اساس نحوه عملکرد به دو دسته اصلی تقسیم میشوند: پکینگ فیلمی (لانه زنبوری) که آب را به صورت لایه نازک روی سطح خود جاری میکند، و پکینگ اسپلش یا پاششی که قطرات آب را به صورت ریز به سمت تشتک هدایت میکند. در برج های خنک کننده مدار بسته، به جای پکینگ از کویل های مسی برای تبادل حرارت استفاده میشود.

قطره گیر (دیریفت الیمیناتور)

قطره گیر که به آن دیریفت الیمیناتور هم گفته میشود، در بالای سیستم پاشش و قبل از فن نصب میشود. وظیفه این قطعه جلوگیری از پرتاب قطرات آب به بیرون از برج همراه با جریان هوای خروجی است. قطره گیرها معمولا دو تیپ لانه زنبوری و تیغه ای دارند و از جنس هایی مانند پلی پروپیلن (PP)، PVC یا ورق گالوانیزه (HDGS) ساخته میشوند. کاهش پرتاب آب توسط قطره گیر، هم مصرف آب برج را کاهش میدهد و هم از خوردگی قطعات اطراف مانند موتور و فن جلوگیری میکند.

تشتک آب سرد

پس از عبور آب از روی پکینگ و از دست دادن گرما، آب خنک شده در تشتک آب سرد (حوضچه پایین برج) جمع آوری میشود. از این تشتک، آب توسط پمپ دوباره به چرخه خنک کاری (مثلا کندانسور چیلر) برمیگردد. در پایین ترین نقطه تشتک، معمولا یک لوله تخلیه برای خروج آب آلوده یا رسوب گرفته تعبیه میشود تا با آب جبرانی تازه جایگزین گردد.

لوور یا دریچه هوا

لوور یا دریچه هوا در ورودی هوای برج نصب میشود و دو کارکرد اصلی دارد: تنظیم و یکنواخت کردن جریان هوای ورودی به سمت پکینگ، و جلوگیری از پاشیده شدن آب به بیرون از برج در اثر وزش باد یا فشار فن.

سایر اجزا و تجهیزات جانبی

در کنار قطعات اصلی، چند بخش دیگر هم در عملکرد و ایمنی برج خنک کننده نقش دارند:

• فلنج های ورود و خروج آب: محل اتصال لوله کشی برج به سیستم چیلر یا فرآیند صنعتی.
• سرریز (Overflow): در صورت افزایش بیش از حد سطح آب در تشتک، آب اضافی را تخلیه میکند.
• شیر شناور (فلوتر): سطح آب داخل تشتک را کنترل کرده و ورود آب جبرانی را تنظیم مینماید.
• نردبان و سکوی دسترسی: برای انجام بازرسی و تعمیرات دوره ای روی فن، موتور و پکینگ استفاده میشود.
• سنسور و کنترلر دما: در مدل های پیشرفته تر برای پایش و کنترل خودکار دمای آب و دور فن به کار میرود.

جدول خلاصه اجزای برج خنک کننده و وظیفه هر یک

چرا شناخت اجزای برج خنک کننده برای نگهداری مهم است؟

بیشتر تعمیرات رایج برج خنک کننده مستقیما به یکی از همین قطعات مربوط میشود؛ مثلا تعویض پکینگ فرسوده، شستشوی کویل در مدل مدار بسته، آورهال مجموعه فن و الکتروموتور، یا تعویض نازل های مسدود شده. وقتی مسئول نگهداری بداند وظیفه دقیق هر جزء چیست، تشخیص علت افت راندمان یا خرابی برج بسیار سریع تر و دقیق تر انجام میشود. برای نمونه، افزایش مصرف آب برج معمولا به خرابی قطره گیر برمیگردد، در حالی که کاهش دبی هوا اغلب نشانه گرفتگی یا خرابی فن و گیربکس است.

جمع بندی

اجزای برج خنک کننده مجموعه ای هماهنگ از قطعات مکانیکی و هیدرولیکی هستند که هرکدام نقش مشخصی در فرآیند تبخیر و خنک سازی آب دارند؛ از بدنه و فن گرفته تا پکینگ، نازل، قطره گیر و تشتک آب سرد. عملکرد صحیح برج به سلامت هر یک از این اجزا وابسته است و بازدید دوره ای از تک تک آن ها میتواند از خرابی های بزرگ تر و پرهزینه تر جلوگیری کند. اگر در انتخاب یا تعمیر قطعات برج خنک کننده پروژه خود تردید دارید، بهتر است مشخصات فنی دستگاه را با کارشناسان تاسیسات در میان بگذارید.

سوالات متداول

مهم ترین جزء برج خنک کننده کدام است؟ پکینگ و سیستم فن و موتور از مهم ترین اجزا هستند، چون پکینگ سطح تبادل حرارت را فراهم میکند و فن جریان هوای لازم برای تبخیر را تامین مینماید.

وظیفه قطره گیر در برج خنک کننده چیست؟ قطره گیر از پرتاب قطرات آب همراه با هوای خروجی جلوگیری میکند و باعث کاهش مصرف آب و افزایش طول عمر قطعات اطراف میشود.

تفاوت پکینگ فیلمی و اسپلش چیست؟ پکینگ فیلمی آب را به صورت لایه نازک روی سطح خود جاری میکند و راندمان بالاتری دارد، در حالی که پکینگ اسپلش قطرات آب را به صورت پاششی به پایین هدایت میکند.

چرا برج خنک کننده به گیربکس نیاز دارد؟ گیربکس یا سیستم کاهش دور، سرعت چرخش فن را نسبت به موتور کاهش میدهد تا لرزش، صدا و فشار مکانیکی روی قطعات کمتر شود.

علت افزایش مصرف آب در برج خنک کننده چیست؟ معمولا خرابی یا فرسودگی قطره گیر، نشتی از تشتک یا فلنج ها، و تنظیم نادرست شیر شناور از دلایل رایج افزایش مصرف آب برج هستند.
