مقدمه
برج خنک کننده یکی از مهم ترین تجهیزات در سیستم های صنعتی و تهویه مطبوع است که وظیفه اصلی آن کاهش دمای آب در گردش میباشد. این تجهیز در بسیاری از صنایع بزرگ مانند نیروگاه ها، پتروشیمی، فولاد، صنایع غذایی و همچنین سیستم های سرمایشی ساختمان های بزرگ مورد استفاده قرار میگیرد.
در واقع هر جا که گرمای تولید شده توسط دستگاه ها و فرآیندهای صنعتی نیاز به دفع داشته باشد، برج خنک کننده به عنوان یک بخش حیاتی وارد عمل میشود. این سیستم کمک میکند آب گرم دوباره به چرخه بازگردد و راندمان تجهیزات صنعتی حفظ شود.
اهمیت برج خنک کننده در صنعت به این دلیل است که بدون آن، بسیاری از فرآیندهای حرارتی با افزایش دما، کاهش راندمان و حتی توقف کامل مواجه میشوند. به همین دلیل این تجهیز در کنار چیلرها و سیستم های خنک کننده صنعتی نقش کلیدی دارد و به عنوان قلب سیستم های خنک کاری شناخته میشود.
در سیستم های تهویه مطبوع نیز برج خنک کننده به عنوان مکمل چیلر عمل میکند و باعث کاهش دمای آب کندانسور میشود. این موضوع باعث افزایش بهره وری انرژی و کاهش مصرف برق در ساختمان ها و صنایع میشود.
برج خنک کننده چیست؟

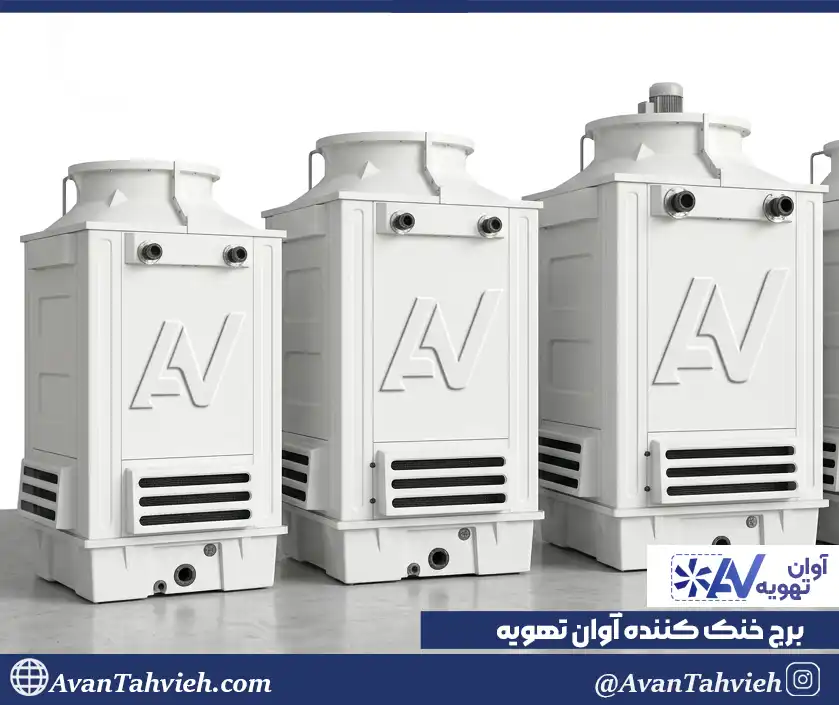

برج خنک کننده یا Cooling Tower یک دستگاه صنعتی است که برای کاهش دمای آب گرم استفاده شده در سیستم های صنعتی و سرمایشی طراحی شده است. این دستگاه با استفاده از فرآیند تبخیر و تبادل حرارت بین آب و هوا، دمای آب را کاهش میدهد.
در این سیستم، آب گرم وارد برج میشود و پس از پخش شدن روی سطح داخلی، در تماس با جریان هوا قرار میگیرد. بخشی از آب تبخیر میشود و همین تبخیر باعث کاهش دمای باقی مانده آب میشود. در نهایت آب خنک شده دوباره به سیستم باز میگردد و چرخه تکرار میشود.
از نظر عملکرد، برج خنک کننده یک سیستم انتقال حرارت غیر مستقیم یا نیمه مستقیم محسوب میشود که هدف اصلی آن دفع حرارت اضافی از فرآیندهای صنعتی است.
از تفاوت های مهم برج خنک کننده با سایر سیستم های خنک کاری میتوان به این موضوع اشاره کرد که در این دستگاه، خنک کاری با کمک هوا و تبخیر آب انجام میشود، در حالی که در سیستم هایی مانند مبدل های حرارتی، انتقال حرارت معمولاً به صورت کاملاً غیر مستقیم و بدون تبخیر انجام میشود.
مفهوم Cooling Tower در واقع به ساختاری گفته میشود که در آن آب داغ با جریان هوا تماس پیدا میکند تا دمای آن کاهش یابد و دوباره قابل استفاده در چرخه صنعتی شود.
برج خنک کننده چگونه کار میکند؟
عملکرد برج خنک کننده بر اساس اصول انتقال حرارت و تبخیر آب طراحی شده است. این سیستم به گونه ای کار میکند که آب گرم وارد برج شده و با تماس مستقیم یا غیر مستقیم با هوا، دمای خود را از دست میدهد و دوباره به چرخه صنعتی باز میگردد.
در اولین مرحله، آب گرم تولید شده در تجهیزات صنعتی یا سیستم های تهویه مطبوع وارد برج خنک کننده میشود. این آب معمولاً دمای بالایی دارد و نیاز است قبل از ورود مجدد به سیستم، خنک شود.
سپس آب توسط سیستم توزیع کننده روی بخش داخلی برج پخش میشود. این پخش شدن باعث میشود سطح تماس آب با هوا افزایش پیدا کند و فرآیند خنک سازی سریع تر انجام شود.
در همین زمان، جریان هوا وارد برج میشود. این هوا میتواند به کمک فن یا به صورت طبیعی وارد سیستم شود. برخورد هوا با آب باعث ایجاد تبخیر سطحی میشود و بخشی از آب به بخار تبدیل میشود. این فرآیند تبخیر، اصلی ترین عامل کاهش دمای آب است.
در نهایت آب خنک شده در قسمت پایینی برج جمع میشود و دوباره به سیستم صنعتی بازمیگردد. این چرخه به صورت مداوم تکرار میشود تا دمای سیستم در محدوده استاندارد باقی بماند.

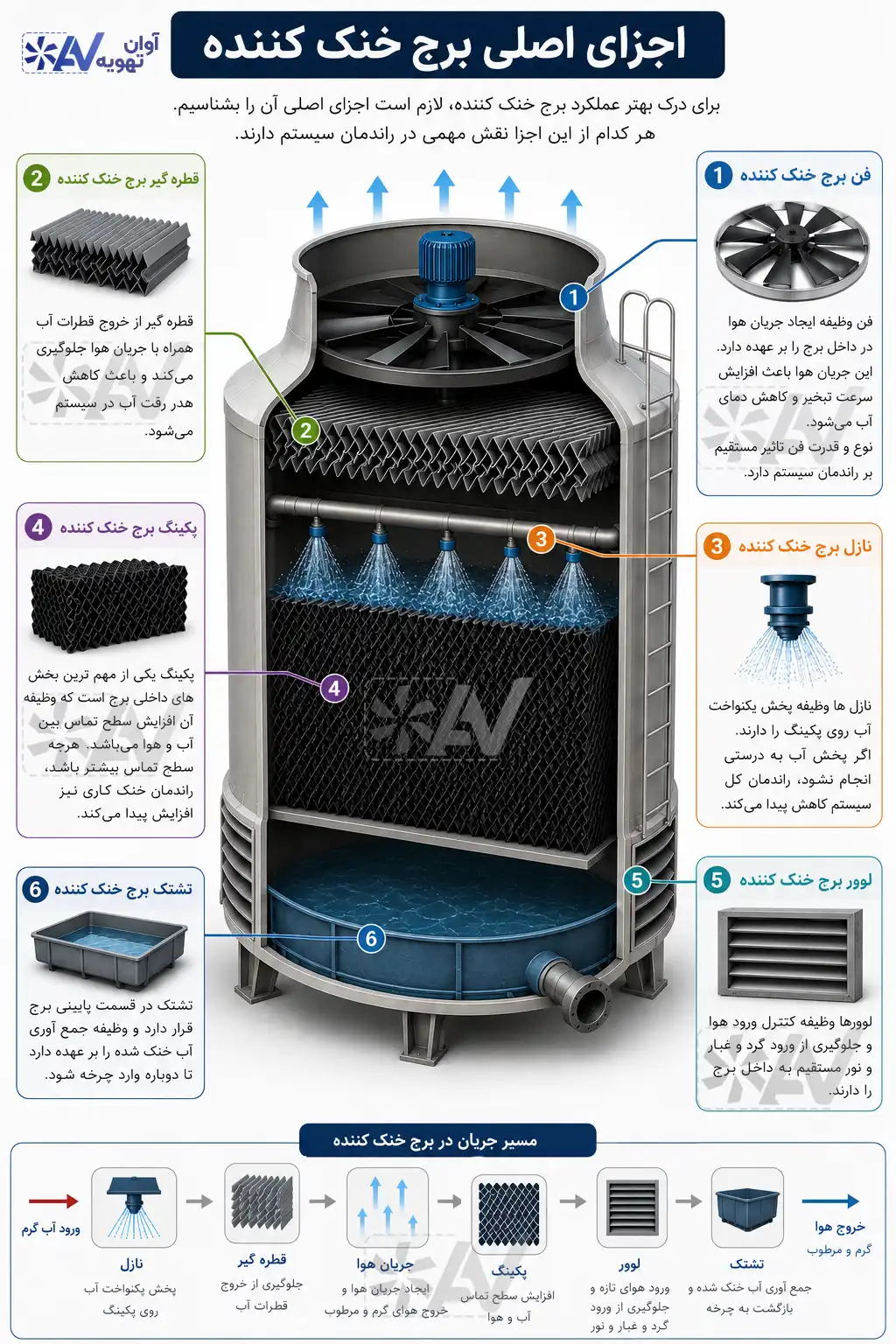

اجزای اصلی برج خنک کننده
برای درک بهتر عملکرد برج خنک کننده، لازم است اجزای اصلی آن را بشناسیم. هر کدام از این اجزا نقش مهمی در راندمان سیستم دارند و در مقالات آینده میتوانند به صورت جداگانه بررسی شوند.
فن برج خنک کننده
فن وظیفه ایجاد جریان هوا در داخل برج را بر عهده دارد. این جریان هوا باعث افزایش سرعت تبخیر و کاهش دمای آب میشود. در بسیاری از مدل های صنعتی، نوع و قدرت فن تاثیر مستقیم بر راندمان سیستم دارد.
(در مقاله جداگانه میتوانیم به صورت کامل به موضوع فن برج خنک کننده چیست بپردازیم)
پکینگ برج خنک کننده
پکینگ یکی از مهم ترین بخش های داخلی برج است که وظیفه آن افزایش سطح تماس بین آب و هوا میباشد. هرچه سطح تماس بیشتر باشد، راندمان خنک کاری نیز افزایش پیدا میکند.
(این بخش یکی از صفحات مهم آینده سایت خواهد بود: پکینگ برج خنک کننده چیست)
نازل برج خنک کننده
نازل ها وظیفه پخش یکنواخت آب روی پکینگ را دارند. اگر پخش آب به درستی انجام نشود، راندمان کل سیستم کاهش پیدا میکند.
قطره گیر برج خنک کننده
قطره گیر از خروج قطرات آب همراه با جریان هوا جلوگیری میکند و باعث کاهش هدر رفت آب در سیستم میشود.
لوور برج خنک کننده
لوورها وظیفه کنترل ورود هوا و جلوگیری از ورود گرد و غبار و نور مستقیم به داخل برج را دارند.
تشتک برج خنک کننده
تشتک در قسمت پایینی برج قرار دارد و وظیفه جمع آوری آب خنک شده را بر عهده دارد تا دوباره وارد چرخه شود.

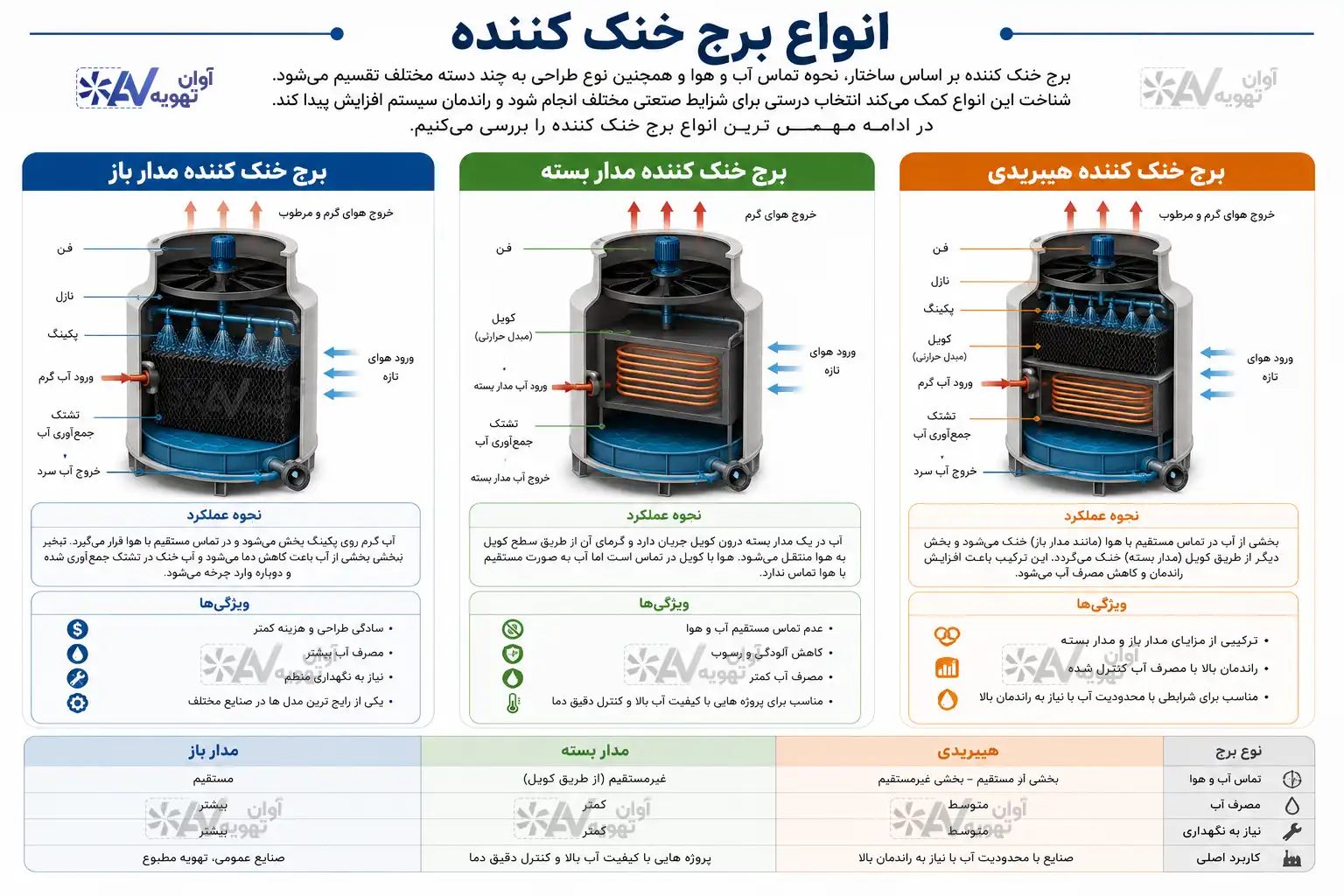

انواع برج خنک کننده
برج خنک کننده بر اساس ساختار، نحوه تماس آب و هوا و همچنین نوع طراحی به چند دسته مختلف تقسیم میشود. شناخت این انواع کمک میکند انتخاب درستی برای شرایط صنعتی مختلف انجام شود و راندمان سیستم افزایش پیدا کند.
در ادامه مهم ترین انواع برج خنک کننده را بررسی میکنیم.
برج خنک کننده مدار باز
در برج خنک کننده مدار باز، آب به صورت مستقیم با هوا در تماس قرار میگیرد. آب گرم روی پکینگ پخش میشود و جریان هوا باعث تبخیر بخشی از آن میشود. این نوع از برج خنک کننده یکی از رایج ترین مدل ها در صنایع مختلف است.
ویژگی مهم این سیستم سادگی طراحی و هزینه کمتر آن است، اما در مقابل مصرف آب بیشتری دارد و نیاز به نگهداری منظم دارد.
این مدل در بسیاری از پروژه های صنعتی و سیستم های تهویه مطبوع استفاده میشود.
برج خنک کننده مدار بسته
در برج خنک کننده مدار بسته، آب در یک مدار کاملاً بسته جریان دارد و با هوا تماس مستقیم ندارد. انتقال حرارت از طریق کویل انجام میشود و همین موضوع باعث کاهش آلودگی و رسوب در سیستم میشود.
این نوع برج خنک کننده معمولاً در پروژه هایی استفاده میشود که کیفیت آب اهمیت بالایی دارد یا نیاز به کنترل دقیق تر دما وجود دارد.
برج خنک کننده هیبریدی
برج خنک کننده هیبریدی ترکیبی از سیستم مدار باز و مدار بسته است. این مدل برای شرایطی طراحی شده که هم راندمان بالا نیاز است و هم مصرف آب باید کنترل شود.
این نوع بیشتر در پروژه های خاص صنعتی استفاده میشود و نسبت به مدل های دیگر پیچیده تر است.
انواع برج خنک کننده از نظر شکل
برج خنک کننده مکعبی
برج خنک کننده مکعبی طراحی صنعتی و مدرن دارد و معمولاً در فضاهای محدود استفاده میشود. این مدل به دلیل ساختار فشرده، در بسیاری از پروژه های شهری و صنعتی کاربرد دارد.
برج خنک کننده گرد
برج خنک کننده گرد یا مدور یکی از مدل های قدیمی تر و بسیار رایج در صنایع بزرگ است. این مدل به دلیل طراحی خاص خود، راندمان بالایی در حجم های بزرگ آب دارد.
انواع برج خنک کننده از نظر جریان هوا
جریان متقاطع (Cross Flow)
در این مدل، هوا به صورت افقی وارد برج میشود و با جریان آب برخورد میکند. این ساختار باعث توزیع مناسب هوا و آب در سیستم میشود.
جریان مخالف (Counter Flow)
در این نوع، جریان هوا و آب در خلاف جهت یکدیگر حرکت میکنند. این طراحی معمولاً راندمان بالاتری نسبت به مدل جریان متقاطع دارد و در بسیاری از پروژه های صنعتی استفاده میشود.
جمع بندی این بخش
شناخت انواع برج خنک کننده کمک میکند تا انتخاب دقیق تری بر اساس شرایط پروژه انجام شود. هر نوع از این سیستم ها مزایا و محدودیت های خاص خود را دارد و انتخاب صحیح آن تاثیر مستقیم بر راندمان کل سیستم خواهد داشت.
انواع برج خنک کننده
برج خنک کننده بر اساس ساختار، نحوه تماس آب و هوا و همچنین نوع طراحی به چند دسته مختلف تقسیم میشود. شناخت این انواع کمک میکند انتخاب درستی برای شرایط صنعتی مختلف انجام شود و راندمان سیستم افزایش پیدا کند.
در ادامه مهم ترین انواع برج خنک کننده را بررسی میکنیم.
برج خنک کننده مدار باز
در برج خنک کننده مدار باز، آب به صورت مستقیم با هوا در تماس قرار میگیرد. آب گرم روی پکینگ پخش میشود و جریان هوا باعث تبخیر بخشی از آن میشود. این نوع از برج خنک کننده یکی از رایج ترین مدل ها در صنایع مختلف است.
ویژگی مهم این سیستم سادگی طراحی و هزینه کمتر آن است، اما در مقابل مصرف آب بیشتری دارد و نیاز به نگهداری منظم دارد.
این مدل در بسیاری از پروژه های صنعتی و سیستم های تهویه مطبوع استفاده میشود.
برج خنک کننده مدار بسته
در برج خنک کننده مدار بسته، آب در یک مدار کاملاً بسته جریان دارد و با هوا تماس مستقیم ندارد. انتقال حرارت از طریق کویل انجام میشود و همین موضوع باعث کاهش آلودگی و رسوب در سیستم میشود.
این نوع برج خنک کننده معمولاً در پروژه هایی استفاده میشود که کیفیت آب اهمیت بالایی دارد یا نیاز به کنترل دقیق تر دما وجود دارد.
برج خنک کننده هیبریدی
برج خنک کننده هیبریدی ترکیبی از سیستم مدار باز و مدار بسته است. این مدل برای شرایطی طراحی شده که هم راندمان بالا نیاز است و هم مصرف آب باید کنترل شود.
این نوع بیشتر در پروژه های خاص صنعتی استفاده میشود و نسبت به مدل های دیگر پیچیده تر است.
انواع برج خنک کننده از نظر شکل
برج خنک کننده مکعبی
برج خنک کننده مکعبی طراحی صنعتی و مدرن دارد و معمولاً در فضاهای محدود استفاده میشود. این مدل به دلیل ساختار فشرده، در بسیاری از پروژه های شهری و صنعتی کاربرد دارد.
برج خنک کننده گرد
برج خنک کننده گرد یا مدور یکی از مدل های قدیمی تر و بسیار رایج در صنایع بزرگ است. این مدل به دلیل طراحی خاص خود، راندمان بالایی در حجم های بزرگ آب دارد.
انواع برج خنک کننده از نظر جریان هوا
جریان متقاطع (Cross Flow)
در این مدل، هوا به صورت افقی وارد برج میشود و با جریان آب برخورد میکند. این ساختار باعث توزیع مناسب هوا و آب در سیستم میشود.
جریان مخالف (Counter Flow)
در این نوع، جریان هوا و آب در خلاف جهت یکدیگر حرکت میکنند. این طراحی معمولاً راندمان بالاتری نسبت به مدل جریان متقاطع دارد و در بسیاری از پروژه های صنعتی استفاده میشود.
جمع بندی این بخش
شناخت انواع برج خنک کننده کمک میکند تا انتخاب دقیق تری بر اساس شرایط پروژه انجام شود. هر نوع از این سیستم ها مزایا و محدودیت های خاص خود را دارد و انتخاب صحیح آن تاثیر مستقیم بر راندمان کل سیستم خواهد
عوامل مهم در انتخاب برج خنک کننده
انتخاب برج خنک کننده مناسب تاثیر مستقیم بر راندمان سیستم و مصرف انرژی دارد. اگر انتخاب به درستی انجام نشود، ممکن است کل سیستم دچار افت عملکرد شود.
مهم ترین عوامل در انتخاب برج خنک کننده عبارتند از:
ظرفیت حرارتی (TR)
ظرفیت برج خنک کننده که معمولاً با واحد تن تبرید (TR) اندازه گیری میشود، یکی از اصلی ترین معیارها برای انتخاب است. هرچه ظرفیت بالاتر باشد، برج توان بیشتری در خنک کردن آب خواهد داشت.
شرایط آب و هوایی
دمای محیط، رطوبت و شرایط اقلیمی تاثیر مستقیم بر عملکرد برج خنک کننده دارد. در مناطق گرم و خشک، راندمان سیستم معمولاً بهتر از مناطق مرطوب است.
نوع صنعت
نوع صنعتی که از برج خنک کننده استفاده میکند بسیار مهم است. برای مثال نیاز صنایع فولاد با صنایع غذایی یا تهویه مطبوع کاملاً متفاوت است.
مصرف آب و انرژی
برخی مدل های برج خنک کننده مصرف آب و برق بیشتری دارند. انتخاب مدل مناسب میتواند هزینه های عملیاتی را کاهش دهد.
جنس بدنه
بدنه برج خنک کننده معمولاً از فایبرگلاس، فلز گالوانیزه یا بتن ساخته میشود. انتخاب جنس مناسب به شرایط محیطی و نوع کاربرد بستگی دارد.

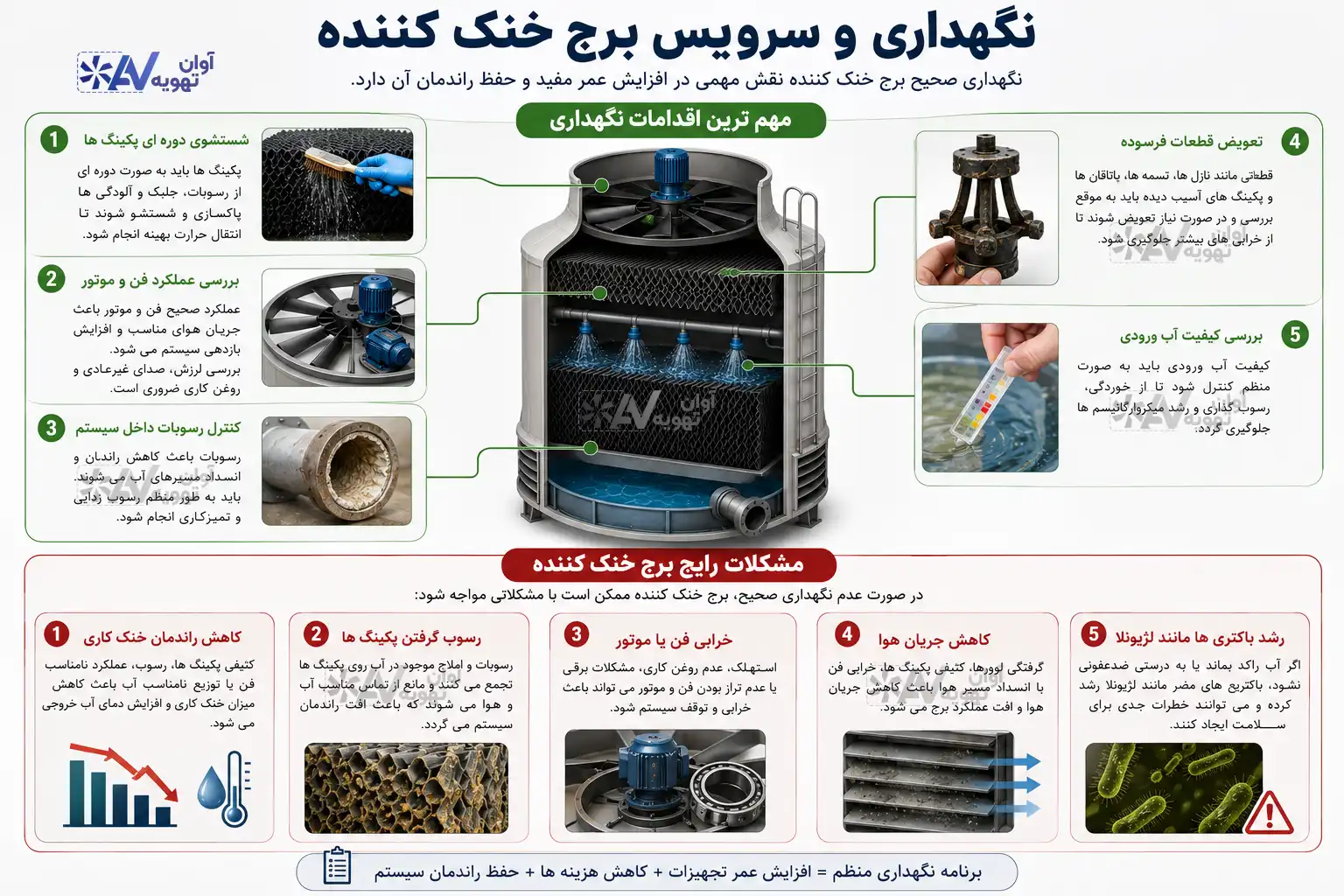

نگهداری و سرویس برج خنک کننده
نگهداری صحیح برج خنک کننده نقش مهمی در افزایش عمر مفید و حفظ راندمان آن دارد.
مهم ترین اقدامات نگهداری عبارتند از:
شستشوی دوره ای پکینگ ها
بررسی عملکرد فن و موتور
کنترل رسوبات داخل سیستم
تعویض قطعات فرسوده
بررسی کیفیت آب ورودی
مشکلات رایج برج خنک کننده
در صورت عدم نگهداری صحیح، برج خنک کننده ممکن است با مشکلاتی مواجه شود:
کاهش راندمان خنک کاری
رسوب گرفتن پکینگ ها
خرابی فن یا موتور
کاهش جریان هوا
رشد باکتری ها مانند لژیونلا
سوالات متداول (FAQ)
برج خنک کننده چیست؟
برج خنک کننده دستگاهی صنعتی برای کاهش دمای آب از طریق تبخیر و تبادل حرارت با هوا است.
برج خنک کننده مدار باز بهتر است یا بسته؟
مدار باز راندمان بالاتر اما مصرف آب بیشتری دارد، در حالی که مدار بسته تمیزتر و کم رسوب تر است.
مصرف آب برج خنک کننده چقدر است؟
بسته به ظرفیت، شرایط محیطی و نوع طراحی متفاوت است.
عمر برج خنک کننده چقدر است؟
به طور معمول بین 10 تا 20 سال بسته به کیفیت ساخت و نگهداری.
جمع بندی نهایی مقاله
برج خنک کننده یکی از مهم ترین تجهیزات صنعتی برای کنترل دمای آب و افزایش راندمان سیستم های حرارتی است. شناخت انواع، اجزا و نحوه عملکرد آن به انتخاب بهتر و استفاده بهینه کمک میکند.
این تجهیز در صنایع مختلفی مانند نیروگاه ها، پتروشیمی، فولاد و سیستم های تهویه مطبوع نقش حیاتی دارد و بدون آن بسیاری از فرآیندهای صنعتی با مشکل مواجه میشوند.
