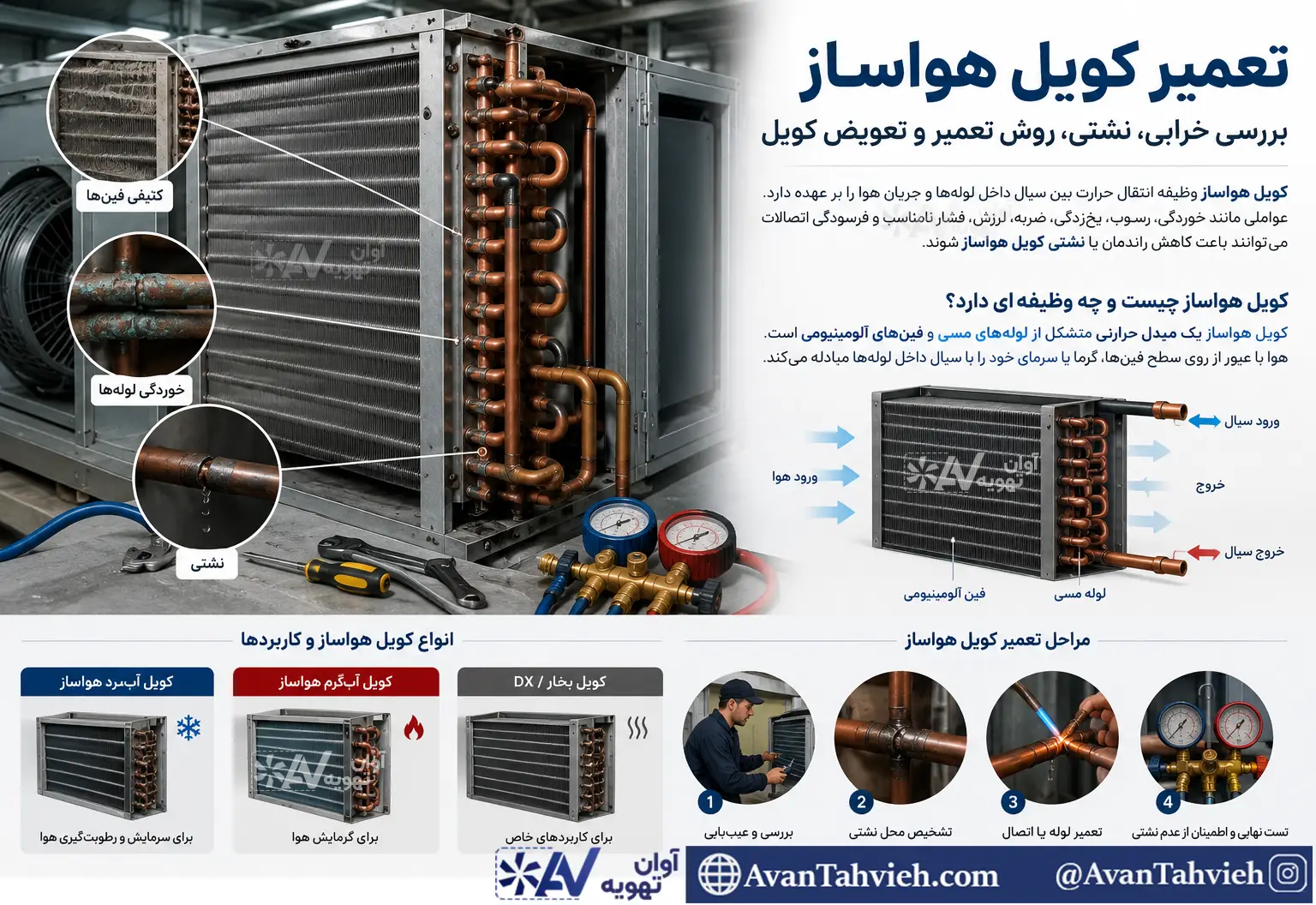

تعمیر کویل هواساز؛ بررسی خرابی، نشتی، روش تعمیر و تعویض کویل
کویل هواساز یکی از مهم‌ترین اجزای دستگاه هواساز است که وظیفه انتقال حرارت بین سیال داخل لوله‌ها و جریان هوا را بر عهده دارد. در کویل سرمایشی معمولاً آب سرد تولیدشده توسط چیلر در داخل لوله‌های کویل جریان پیدا می‌کند و در کویل گرمایشی آب گرم یا در برخی کاربردها بخار برای افزایش دمای هوا مورد استفاده قرار می‌گیرد.
با گذشت زمان، عواملی مانند خوردگی، رسوب، یخ‌زدگی، ضربه، لرزش، فشار نامناسب و فرسودگی اتصالات می‌توانند باعث کاهش راندمان یا نشتی کویل هواساز شوند. در چنین شرایطی باید ابتدا علت خرابی مشخص شود و سپس بر اساس میزان آسیب، تعمیر کویل هواساز یا تعویض کامل آن انجام شود.
کویل هواساز چیست و چه وظیفه‌ای دارد؟
کویل هواساز یک مبدل حرارتی متشکل از لوله‌های مسی و فین‌های آلومینیومی است. هوا با عبور از روی سطح فین‌ها، گرما یا سرمای خود را با سیال داخل لوله‌ها مبادله می‌کند.
در هواسازها معمولاً از دو نوع اصلی استفاده می‌شود:
- کویل آب‌سرد هواساز برای سرمایش و رطوبت‌گیری هوا
- کویل آب‌گرم هواساز برای گرمایش هوا
در بعضی سیستم‌ها نیز از کویل بخار یا کویل DX استفاده می‌شود. نوع کویل، تعداد ردیف‌ها، قطر لوله، فاصله فین‌ها، مدار‌بندی و ظرفیت حرارتی باید متناسب با شرایط پروژه انتخاب شود. منابع تخصصی نیز کویل‌های هواساز را عمدتاً از لوله‌های مسی و فین‌های آلومینیومی معرفی می‌کنند.
مهم‌ترین علائم خرابی کویل هواساز
خرابی کویل همیشه با نشتی آب مشخص نمی‌شود. گاهی کاهش راندمان سیستم، افزایش مصرف انرژی یا تغییر دمای هوای خروجی اولین نشانه مشکل است.
مهم‌ترین علائم عبارت‌اند از:
۱. نشتی آب از کویل
یکی از رایج‌ترین مشکلات، نشتی کویل هواساز است. نشتی ممکن است از خود لوله، محل اتصال لوله‌ها، کلکتور یا اتصالات کویل ایجاد شود.
وجود رطوبت یا آب در اطراف کویل، کاهش فشار مدار و افت سطح آب سیستم می‌تواند نشانه وجود نشتی باشد.
۲. کاهش سرمایش یا گرمایش
اگر هواساز با وجود کارکرد صحیح فن، نمی‌تواند هوای خروجی را به دمای موردنظر برساند، باید عملکرد کویل سرمایشی یا گرمایشی بررسی شود.
کثیفی فین‌ها، گرفتگی مسیر آب، وجود هوا در مدار، رسوب داخلی یا کاهش جریان آب می‌تواند موجب افت ظرفیت انتقال حرارت شود.
۳. خوردگی و سوراخ‌شدن لوله مسی
در شرایط نامناسب بهره‌برداری، خوردگی می‌تواند به ایجاد سوراخ‌های ریز در لوله مسی کویل منجر شود. خوردگی موضعی، کیفیت نامناسب آب و شرایط نامناسب سیال از عواملی هستند که می‌توانند احتمال آسیب به لوله‌های مسی را افزایش دهند.
۴. گرفتگی و آلودگی فین‌ها
گردوغبار و آلودگی روی سطح فین آلومینیومی باعث کاهش عبور هوا و افت انتقال حرارت می‌شود. به همین دلیل شست‌وشوی کویل هواساز و سرویس دوره‌ای آن اهمیت زیادی دارد.
البته شست‌وشو با تعمیر متفاوت است؛ اگر لوله یا اتصال کویل سوراخ شده باشد، تمیزکاری به‌تنهایی مشکل را برطرف نمی‌کند.
علت نشتی کویل هواساز چیست؟
علت نشتی کویل هواساز را باید با توجه به محل و نوع نشتی مشخص کرد. مهم‌ترین دلایل عبارت‌اند از:
- خوردگی و فرسودگی لوله‌های مسی
- یخ‌زدگی کویل سرمایشی
- فشار بیش از حد مجاز
- ضربه یا آسیب مکانیکی
- لرزش مداوم لوله‌ها
- خرابی یا ضعف اتصالات
- جوشکاری نامناسب
- رسوب و خوردگی داخلی
- استفاده نادرست از مواد شیمیایی برای شست‌وشو
- تخلیه نشدن صحیح آب در شرایط سرد
در منابع مربوط به سرویس هواساز نیز بررسی اتصالات آب سرد و آب گرم و کنترل کویل از نظر عملکرد، نظافت و نشتی جزو مراحل مهم نگهداری معرفی شده است.
تعمیر کویل هواساز چگونه انجام می‌شود؟
روش تعمیر کویل هواساز به محل خرابی و شدت آسیب بستگی دارد. تعمیرکار ابتدا باید کویل را از نظر ظاهری بررسی کرده و محل دقیق نشتی را مشخص کند.
مرحله اول؛ بررسی و عیب‌یابی
در ابتدا مواردی مانند وضعیت فین‌ها، لوله‌های مسی، کلکتورها، اتصالات و مدارهای کویل بررسی می‌شوند.
اگر نشتی مشخص نباشد، می‌توان از تست فشار و تست نشتی کویل برای پیدا کردن محل آسیب استفاده کرد.
مرحله دوم؛ مشخص کردن محل نشتی
پس از پیدا شدن محل خرابی باید مشخص شود که آیا آسیب قابل تعمیر است یا تعویض کویل هواساز گزینه مطمئن‌تری خواهد بود.
نشتی کوچک در یک بخش محدود ممکن است با روش مناسب تعمیر شود؛ اما اگر چندین قسمت از کویل دچار خوردگی شده باشد، تعمیر نقطه‌ای معمولاً راهکار بلندمدت مناسبی نیست.
مرحله سوم؛ تعمیر لوله یا اتصال
در صورت امکان، قسمت آسیب‌دیده با روش مناسب تعمیر و سپس مجدداً تحت تست فشار قرار می‌گیرد.
تعمیر لوله مسی کویل باید توسط فرد متخصص انجام شود؛ زیرا حرارت نامناسب یا اجرای غیراصولی می‌تواند باعث آسیب بیشتر به لوله، فین یا اتصال شود.
مرحله چهارم؛ تست نهایی
بعد از تعمیر، کویل باید مجدداً از نظر نشتی و تحمل فشار بررسی شود. تنها زمانی می‌توان کویل را به مدار برگرداند که تست نهایی نتیجه مطلوب داشته باشد.
چه زمانی تعمیر کویل بهتر است و چه زمانی باید آن را تعویض کرد؟
این سؤال یکی از مهم‌ترین موارد در تصمیم‌گیری برای تعمیرات است.
اگر خرابی محدود به یک اتصال یا بخش کوچکی از لوله باشد، تعمیر کویل هواساز می‌تواند از نظر اقتصادی مناسب باشد.
اما در موارد زیر معمولاً تعویض کویل هواساز منطقی‌تر است:
- تعداد نقاط نشتی زیاد باشد.
- لوله‌های مسی دچار خوردگی گسترده شده باشند.
- کویل عمر بالایی داشته باشد.
- فین‌ها و لوله‌ها آسیب شدید دیده باشند.
- ظرفیت کویل دیگر متناسب با نیاز دستگاه نباشد.
- تعمیرات قبلی متعدد و غیراصولی روی کویل انجام شده باشد.
در چنین شرایطی، تعمیر موقت ممکن است فقط مشکل را برای مدت کوتاهی برطرف کند و پس از مدتی نشتی جدیدی ایجاد شود.
شست‌وشوی کویل هواساز؛ آیا هر کویل کثیف نیاز به تعمیر دارد؟
خیر. یکی از اشتباهات رایج این است که کاهش عملکرد کویل را همیشه به خرابی آن نسبت دهیم.
در بسیاری از موارد، شست‌وشوی کویل هواساز می‌تواند عملکرد انتقال حرارت را بهبود دهد. تجمع گردوغبار روی فین‌ها باعث کاهش جریان هوا و کاهش راندمان انتقال حرارت می‌شود.
اما شست‌وشو باید با روش مناسب انجام شود تا فین‌های آلومینیومی خم یا لوله‌های مسی آسیب نبینند.
اگر مشکل از رسوب داخلی، نشتی یا خوردگی باشد، شست‌وشوی سطح کویل به‌تنهایی کافی نیست و باید سرویس کویل هواساز و بررسی فنی کامل انجام شود.
تعمیر کویل آب‌سرد و آب‌گرم هواساز چه تفاوتی دارد؟
اصول عیب‌یابی هر دو کویل مشابه است، اما شرایط کاری آنها متفاوت است.
کویل آب‌سرد هواساز معمولاً با آب سرد چیلر کار می‌کند و علاوه بر کاهش دمای هوا، می‌تواند باعث رطوبت‌گیری هوا شود. در این نوع کویل، تخلیه صحیح آب حاصل از تقطیر و تمیزی سینی درین اهمیت زیادی دارد.
کویل آب‌گرم هواساز نیز برای افزایش دمای هوای عبوری استفاده می‌شود و معمولاً آب گرم از بویلر یا سیستم گرمایشی وارد آن می‌شود.
بنابراین هنگام تعمیر کویل آب‌سرد یا تعمیر کویل آب‌گرم باید علاوه بر نشتی، وضعیت مدار‌بندی، اتصالات، جریان سیال و شرایط کاری نیز بررسی شود.
قیمت تعمیر کویل هواساز به چه عواملی بستگی دارد؟
نمی‌توان برای قیمت تعمیر کویل هواساز یک عدد ثابت اعلام کرد؛ زیرا هزینه به نوع خرابی و ابعاد کویل وابسته است.
عوامل مهم عبارت‌اند از:
- ابعاد کویل
- تعداد ردیف‌ها
- تعداد مدارها
- قطر و ضخامت لوله مسی
- نوع فین
- محل و تعداد نشتی‌ها
- میزان خوردگی
- امکان تعمیر یا نیاز به تعویض
- هزینه باز و بست کویل
- نیاز به تست فشار
- نیاز به شست‌وشو یا رسوب‌زدایی
در صورتی که آسیب گسترده باشد، باید هزینه تعویض کویل هواساز با هزینه تعمیر مقایسه شود تا گزینه اقتصادی‌تر مشخص شود.
چگونه از خرابی کویل هواساز جلوگیری کنیم؟
پیشگیری معمولاً هزینه بسیار کمتری نسبت به تعمیر یا تعویض کامل کویل دارد.
برای افزایش عمر کویل هواساز بهتر است:
- کویل‌ها به‌صورت دوره‌ای تمیز شوند.
- فیلترهای هواساز در زمان مناسب تعویض شوند.
- فشار و دمای مدار آب بررسی شود.
- نشتی‌های کوچک نادیده گرفته نشوند.
- در مناطق سردسیر، خطر یخ‌زدگی کویل کنترل شود.
- کیفیت آب مدار و شرایط خوردگی بررسی شود.
- اتصالات و کلکتورها به‌صورت دوره‌ای بازدید شوند.
- سرویس هواساز طبق شرایط کاری دستگاه انجام شود.
تعمیر یا ساخت کویل جدید؛ کدام گزینه مناسب‌تر است؟
در برخی پروژه‌ها، مخصوصاً زمانی که کویل قدیمی چندین بار تعمیر شده یا ظرفیت آن دیگر پاسخگوی نیاز هواساز نیست، ساخت یک کویل جدید می‌تواند گزینه مناسب‌تری باشد.
در این شرایط می‌توان مشخصات کویل شامل ابعاد، تعداد ردیف، تعداد مدار، قطر لوله، فاصله فین‌ها و ظرفیت موردنیاز را دوباره محاسبه کرد و کویل فین‌دار جدید متناسب با شرایط هواساز ساخت.
بنابراین تصمیم بین تعمیر کویل هواساز و ساخت کویل جدید باید پس از بررسی فنی و اقتصادی انجام شود، نه صرفاً بر اساس هزینه اولیه تعمیر.
جمع‌بندی
تعمیر کویل هواساز زمانی نتیجه مطلوبی دارد که ابتدا علت خرابی به‌درستی شناسایی شود. نشتی لوله‌های مسی، خوردگی، خرابی اتصالات، گرفتگی مسیر آب و آلودگی فین‌ها از مشکلاتی هستند که می‌توانند عملکرد کویل را کاهش دهند.
در خرابی‌های محدود، تعمیر می‌تواند گزینه‌ای اقتصادی باشد؛ اما در صورت خوردگی گسترده، تعدد نشتی‌ها یا فرسودگی شدید، تعویض کویل هواساز یا ساخت کویل جدید معمولاً انتخاب مطمئن‌تری است.
آوان تهویه با تجربه در زمینه طراحی و تولید تجهیزات تهویه مطبوع، می‌تواند در بررسی فنی، انتخاب مشخصات مناسب و تأمین کویل هواساز متناسب با شرایط پروژه به شما مشاوره ارائه دهد.
