انواع چیلر از نظر عملکرد؛ راهنمای کامل انتخاب مدل مناسب

اگر تا امروز فقط با تفاوت‌های ظاهری چیلرها آشنا بوده‌اید، وقت آن رسیده نگاهی دقیق‌تر به قلب این دستگاه‌ها بیندازیم؛ یعنی همان مکانیزمی که آب گرم را به آب سرد تبدیل می‌کند. انواع چیلر از نظر عملکرد به دو دستهٔ اصلی چیلر تراکمی و چیلر جذبی تقسیم می‌شوند و هرکدام بسته به نوع کمپرسور یا فرآیند جذب، زیرمجموعه‌های متفاوتی دارند. انتخاب اشتباه بین این مدل‌ها می‌تواند هزینهٔ برق، تعمیرات و حتی طول عمر تجهیزات موتورخانه را تحت تأثیر قرار دهد؛ به همین دلیل در این مقاله همهٔ این مدل‌ها را از نظر نحوهٔ کارکرد، مزایا، معایب و کاربرد بررسی می‌کنیم.

چیلر از نظر نحوهٔ عملکرد به چند دسته تقسیم می‌شود؟

به‌طور کلی، معیار اصلی دسته‌بندی چیلرها از نظر عملکرد، «منبع انرژی محرک سیکل تبرید» است. بر همین اساس دو خانوادهٔ بزرگ داریم:

• چیلر تراکمی: با استفاده از انرژی الکتریکی و یک کمپرسور مکانیکی، مبرد را متراکم کرده و چرخهٔ سرمایش را کامل می‌کند.
• چیلر جذبی: به‌جای کمپرسور، از یک منبع حرارتی (بخار، آب داغ یا گاز) و یک مادهٔ جاذب مانند لیتیوم بروماید برای ایجاد سرمایش استفاده می‌کند.

هرکدام از این دو گروه نیز بر اساس نوع کمپرسور یا تعداد مراحل جذب، به زیرمجموعه‌های تخصصی‌تری تقسیم می‌شوند که در ادامه به آن‌ها می‌پردازیم.

چیلر تراکمی چیست و چگونه کار می‌کند؟

چیلر تراکمی رایج‌ترین نوع چیلر در ساختمان‌های تجاری و صنعتی است. عملکرد آن بر پایهٔ سیکل تبرید تراکم بخاری (Vapor Compression) استوار است: مبرد در اواپراتور گرمای آب را جذب کرده، بخار می‌شود، سپس توسط کمپرسور متراکم و به کندانسور فرستاده می‌شود تا گرما را دفع کند. تفاوت اصلی مدل‌های تراکمی در نوع کمپرسوری است که در آن‌ها به کار رفته است.

چیلر اسکرال

کمپرسور اسکرال از دو قطعهٔ مارپیچی تشکیل شده که یکی ثابت و دیگری متحرک است. چیلر اسکرال معمولاً در ظرفیت‌های کوچک تا متوسط استفاده می‌شود، صدای کمتری نسبت به کمپرسور پیستونی تولید می‌کند و تعداد قطعات متحرک آن کم است؛ همین موضوع باعث افزایش قابلیت اطمینان و کاهش نیاز به تعمیرات می‌شود.

چیلر اسکرو

کمپرسور اسکرو از دو روتور مارپیچی در تماس با یکدیگر ساخته شده و به‌عنوان نسل جدیدتری از چیلرهای تراکمی شناخته می‌شود. مزیت اصلی این مدل، بار گرفتن تدریجی و متناسب با نیاز سرمایشی است که باعث کاهش جریان راه‌اندازی و افزایش ضریب عملکرد (COP) می‌شود. ضریب عملکرد چیلرهای اسکرو معمولاً بین ۲.۵ تا ۵ گزارش شده که نسبت به مدل‌های پیستونی، مصرف برق و استهلاک کمتری دارد.

چیلر پیستونی (رفت و برگشتی)

قدیمی‌ترین نسل چیلرهای تراکمی، مدل‌های پیستونی یا رفت‌وبرگشتی هستند. این کمپرسورها با حرکت خطی پیستون درون سیلندر، مبرد را فشرده می‌کنند. اگرچه قیمت اولیهٔ این مدل‌ها معمولاً پایین‌تر است، اما به دلیل وجود قطعات متحرک بیشتر، فرسودگی سریع‌تر و نیاز به تعمیرات دوره‌ای بیشتری دارند.

چیلر سانتریفیوژ

کمپرسور سانتریفیوژ با استفاده از نیروی گریز از مرکز و چرخش یک پروانه با سرعت بالا، مبرد را متراکم می‌کند. این مدل معمولاً برای ظرفیت‌های بسیار بزرگ (پروژه‌های صنعتی و ساختمان‌های بلندمرتبه) به کار می‌رود و بالاترین ضریب عملکرد را در میان چیلرهای تراکمی دارد؛ در شرایط استاندارد، ضریب عملکرد چیلرهای سانتریفیوژ آب‌خنک می‌تواند به حدود ۶ کیلووات بر کیلووات برسد.

چیلر جذبی چیست و چگونه کار می‌کند؟

برخلاف مدل تراکمی، چیلر جذبی به‌جای کمپرسور مکانیکی، از یک ژنراتور، ابزوربر (جاذب) و مبدل‌های حرارتی بزرگ استفاده می‌کند. در این سیستم، مادهٔ جاذب (معمولاً محلول لیتیوم بروماید) مبرد را در ابزوربر جذب کرده و محلول حاصل توسط پمپ به ژنراتور منتقل می‌شود؛ در آنجا با دریافت گرما، مبرد از محلول جدا شده و چرخهٔ سرمایش تکمیل می‌شود. از آنجا که موتور محرک این سیستم انرژی گرمایی است نه برق، چیلر جذبی برای مکان‌هایی که منبع حرارتی اتلافی (مانند بخار، آب داغ صنعتی یا گرمای دودکش) در دسترس دارند، گزینهٔ بسیار اقتصادی محسوب می‌شود.

چیلر جذبی تک‌اثره

در مدل تک‌اثره، فرآیند جذب و دفع فقط در یک مرحله انجام می‌شود. این نوع معمولاً با دمای منبع حرارتی پایین‌تر (مانند بخار فشار کم) کار می‌کند اما ضریب عملکرد آن پایین‌تر است و معمولاً بین ۰.۵ تا ۰.۷ گزارش می‌شود.

چیلر جذبی دو اثره

مدل دو‌اثره از دو ژنراتور با دمای متفاوت استفاده می‌کند و بازده حرارتی بالاتری نسبت به مدل تک‌اثره دارد. با این حال، به منبع حرارتی با دمای بالاتر (معمولاً بخار فشار متوسط تا زیاد) نیاز دارد. به‌طور کلی، ضریب عملکرد چیلر جذبی نسبت به مدل‌های تراکمی که حداقل COP آن‌ها معمولاً از ۳ شروع می‌شود، پایین‌تر است و همین موضوع یکی از مهم‌ترین معایب سیستم جذبی به شمار می‌آید.

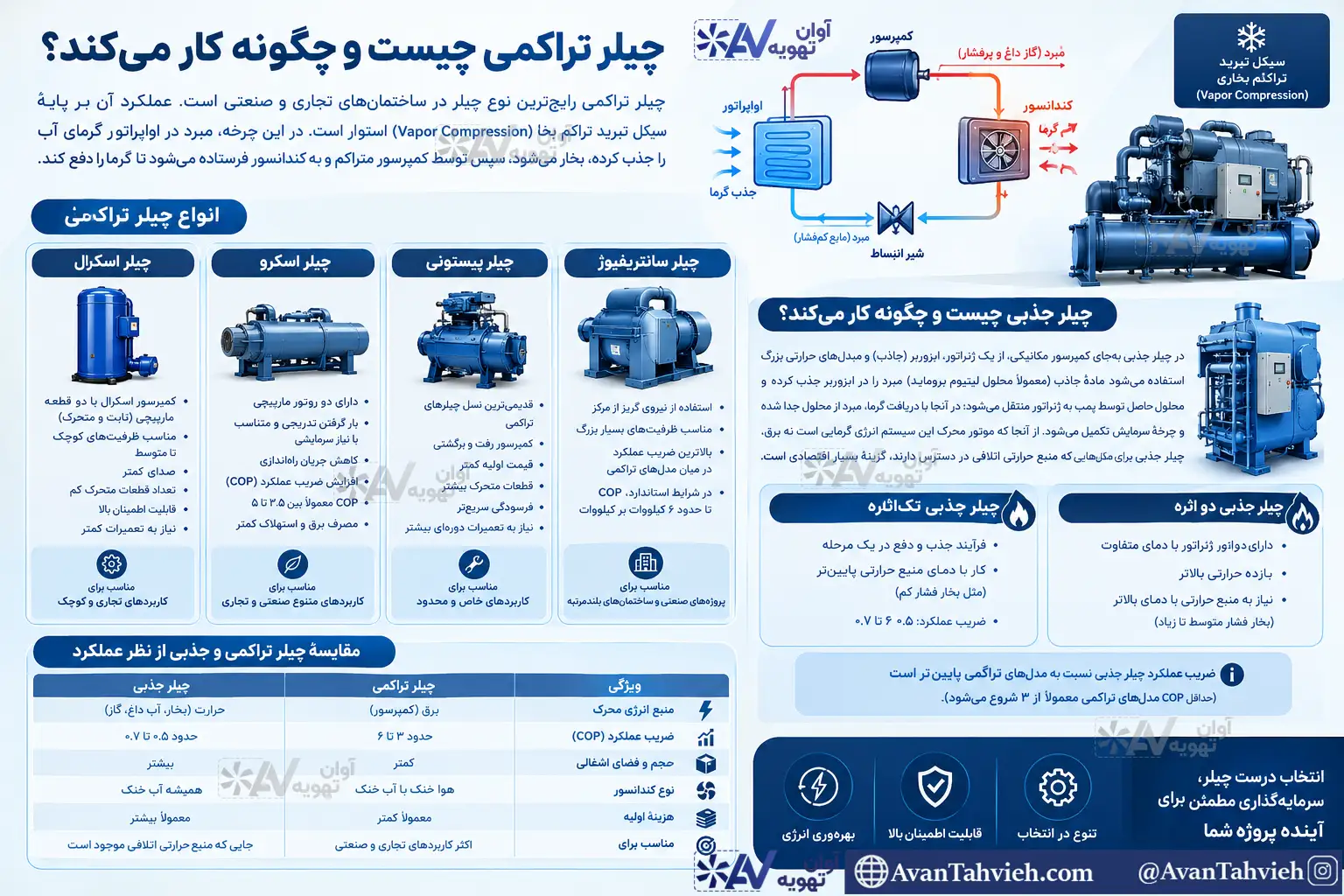

مقایسهٔ چیلر تراکمی و جذبی از نظر عملکرد

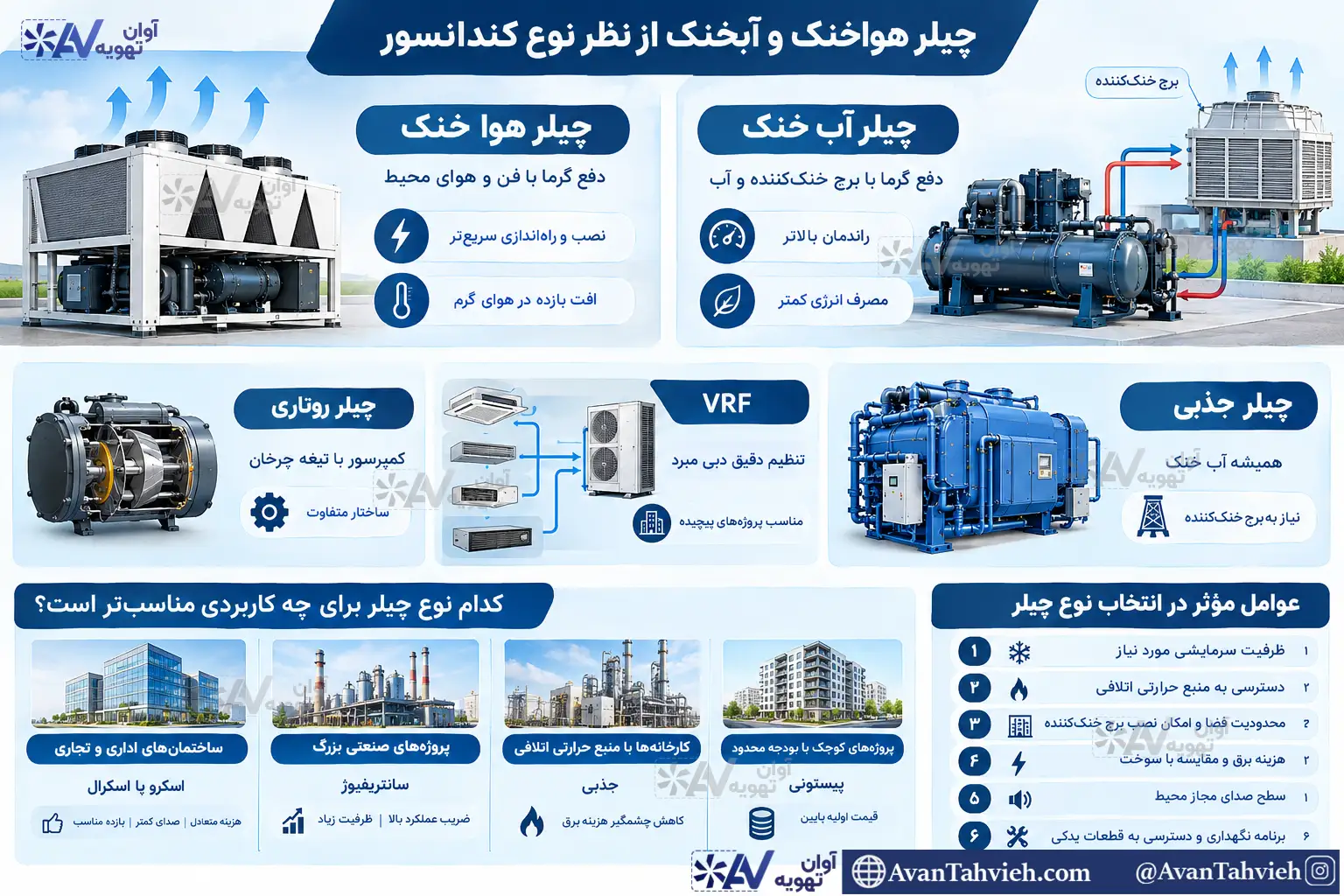

چیلر هواخنک و آبخنک از نظر نوع کندانسور

فارغ از نوع کمپرسور، چیلر تراکمی را می‌توان از نظر نحوهٔ دفع گرما در کندانسور نیز به دو گروه تقسیم کرد:

• چیلر هوا خنک: گرمای کندانسور با استفاده از فن و هوای محیط دفع می‌شود؛ نصب و راه‌اندازی سریع‌تر است اما در هوای گرم، بازده کمی افت می‌کند.
• چیلر آب خنک: گرما توسط برج خنک‌کننده و جریان آب دفع می‌شود؛ راندمان بالاتر و مصرف انرژی کمتری دارد اما به فضای بیشتری برای برج خنک‌کننده و تأسیسات جانبی نیاز است.

لازم به ذکر است چیلر جذبی همواره از نوع آب‌خنک است و برای عملکرد صحیح، حتماً به برج خنک‌کننده نیاز دارد.

چیلرهای روتاری و VRF؛ یک مسیر جدید در سرمایش

در کنار دو دستهٔ اصلی، برخی سیستم‌های نوین مانند چیلرهای روتاری از کمپرسورهایی با تیغهٔ چرخان درون سیلندر استفاده می‌کنند که مبرد را فشرده می‌سازند. همچنین سیستم‌های VRF (حجم مبرد متغیر) با قابلیت تنظیم دقیق دبی مبرد بر اساس بار سرمایشی هر بخش از ساختمان، گزینهٔ مناسبی برای پروژه‌هایی با نیازهای سرمایشی متغیر و پیچیده هستند؛ هرچند این سیستم‌ها از نظر ساختار، دسته‌بندی مجزایی نسبت به چیلرهای کلاسیک محسوب می‌شوند.

کدام نوع چیلر برای چه کاربردی مناسب‌تر است؟

انتخاب نوع چیلر باید بر اساس چند عامل مشخص انجام شود، نه صرفاً بر اساس قیمت اولیه:

• برای ساختمان‌های اداری و تجاری با ظرفیت متوسط، چیلرهای اسکرو یا اسکرال معمولاً بهترین تعادل بین هزینه، صدا و بازده را ارائه می‌دهند.
• برای پروژه‌های صنعتی بزرگ و برج‌های بلندمرتبه، چیلر سانتریفیوژ به دلیل ضریب عملکرد بالا و ظرفیت زیاد، گزینهٔ اقتصادی‌تری در بلندمدت است.
• برای کارخانه‌ها و واحدهایی که منبع حرارتی اتلافی دارند (مانند نیروگاه‌ها، پالایشگاه‌ها یا صنایع دارای بویلر)، چیلر جذبی می‌تواند هزینهٔ برق را به‌طور چشمگیری کاهش دهد.
• برای پروژه‌های کوچک با بودجهٔ محدود، مدل‌های پیستونی همچنان گزینه‌ای در دسترس هستند، هرچند هزینهٔ نگهداری بلندمدت آن‌ها را باید در نظر گرفت.

عوامل مؤثر در انتخاب نوع چیلر از نظر عملکرد

پیش از تصمیم‌گیری نهایی، بررسی این موارد ضروری است:

1. ظرفیت سرمایشی مورد نیاز (بر حسب تن تبرید)
2. دسترسی به منبع حرارتی اتلافی برای مدل جذبی
3. محدودیت فضای موتورخانه و امکان نصب برج خنک‌کننده
4. هزینهٔ برق منطقه و مقایسهٔ آن با هزینهٔ سوخت
5. سطح صدای مجاز محیط (به‌ویژه در ساختمان‌های مسکونی و اداری)
6. برنامهٔ نگهداری و دسترسی به قطعات یدکی هر نوع کمپرسور

جمع‌بندی

در یک نگاه کلی، انواع چیلر از نظر عملکرد حول دو محور اصلی می‌چرخند: مدل‌هایی که با برق و کمپرسور کار می‌کنند (اسکرال، اسکرو، پیستونی و سانتریفیوژ) و مدل‌هایی که با حرارت و فرآیند جذب شیمیایی عمل می‌کنند (تک‌اثره و دو‌اثره). انتخاب درست بین این گزینه‌ها، تنها با شناخت دقیق نیاز پروژه، منابع انرژی در دسترس و بودجهٔ نگهداری بلندمدت امکان‌پذیر است. اگر هنوز مطمئن نیستید کدام نوع چیلر برای پروژهٔ شما مناسب‌تر است، پیشنهاد می‌شود مشخصات فنی پروژه را با کارشناسان فروش در میان بگذارید تا بر اساس ظرفیت واقعی، بهترین گزینه معرفی شود.

سوالات متداول

چه تفاوتی بین چیلر تراکمی و چیلر جذبی وجود دارد؟ تفاوت اصلی در منبع انرژی محرک است؛ چیلر تراکمی با برق و کمپرسور کار می‌کند و چیلر جذبی با حرارت و فرآیند جذب شیمیایی.

کدام نوع چیلر بیشترین ضریب عملکرد را دارد؟ در میان مدل‌های رایج، چیلر سانتریفیوژ آب‌خنک بالاترین ضریب عملکرد را در میان چیلرهای تراکمی دارد.

آیا چیلر جذبی مصرف برق کمتری دارد؟ بله، چون موتور محرک آن حرارت است نه برق، اما در مقابل به منبع حرارتی و مصرف سوخت بیشتری نیاز دارد.

برای ساختمان اداری کوچک کدام نوع چیلر مناسب‌تر است؟ معمولاً چیلر اسکرال یا اسکرو به دلیل صدای کم، فضای اشغالی کمتر و هزینهٔ متعادل، انتخاب مناسبی برای این نوع پروژه‌ها هستند.

آیا می‌توان چیلر پیستونی را با چیلر اسکرو جایگزین کرد؟ در بسیاری از پروژه‌ها بله؛ چیلر اسکرو به دلیل ضریب عملکرد بالاتر و استهلاک کمتر، جایگزین مناسب‌تری برای مدل‌های پیستونی قدیمی محسوب می‌شود، البته هزینهٔ اولیهٔ آن معمولاً بیشتر است.
